4NA HET WERK

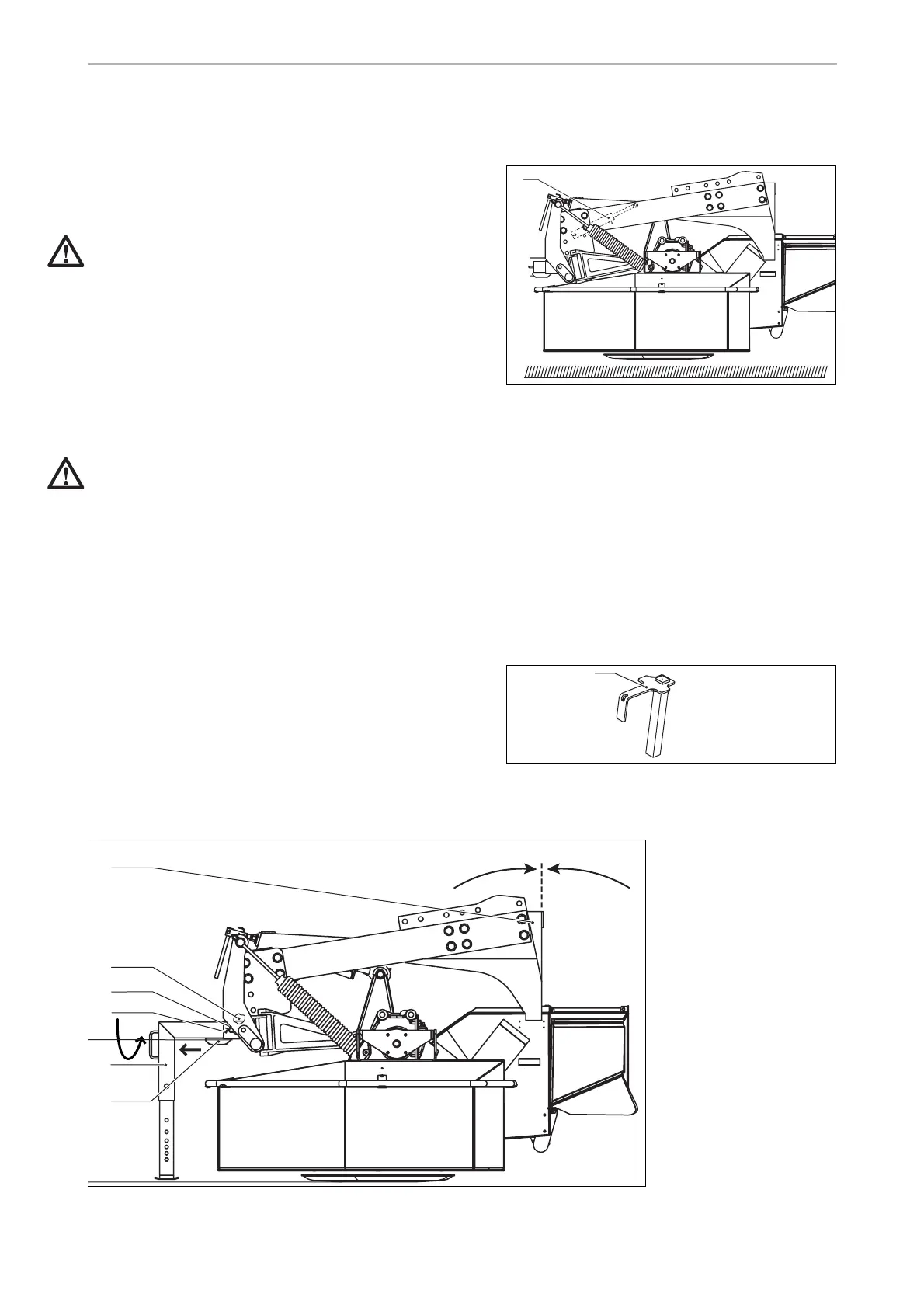

4.1 In transportstand brengen
Na het werk wordt de machine voor transport met de
bedienhendel voor de hydrauliek en vervolgens met
frontdriepuntshef in transportstand geheven.
Attentie:
De machine moet helemaal stil staan voordat u met
heffen begint!
1
Zet d.m.v. de bedienhendel druk op de hefcilinder (42)
van de maaier. De maaier wordt nu door de cilinder
geheven.
2
Hef de maaier volledig door middel van de frontdrie-
puntshef. De maaier staat nu in transportstand.
4.2 Wegzetten van de machine
Attentie:
Koppel de maaier uitsluitend vanuit werkstand af!
1
Zet de maaier in werkstand (zie 3.2).
2
Hef de machine iets met de frontdriepuntshef!
3
Verwijder de borgveer uit de pen (35), trek pen (35) uit
het bovenste steungat (4).
4
Trek de steunpoot (3) horizontaal uit de steunkoker en
draai de steunpoot 90° rechtsom.
5
Plaats de steunpoot weer in de steunkoker.
6
Steek de pen (35) dan door het onderste steungat (2) en
borg de pen met de borgveer.
7
Plaats de borgpennen (43) tussen de scharnierstukken.
8
Zet de maaier met de driepuntshef op de grond. Laat
eventueel de maaier met de bedienhendel van de
hydrauliek volledig zakken tot de maaier op de grond
staat.
9
Koppel de machine van de trekker.
42
MD0206
3
2
35
4
3
6
36
B
3
7
37
0
o
43
MD0209
