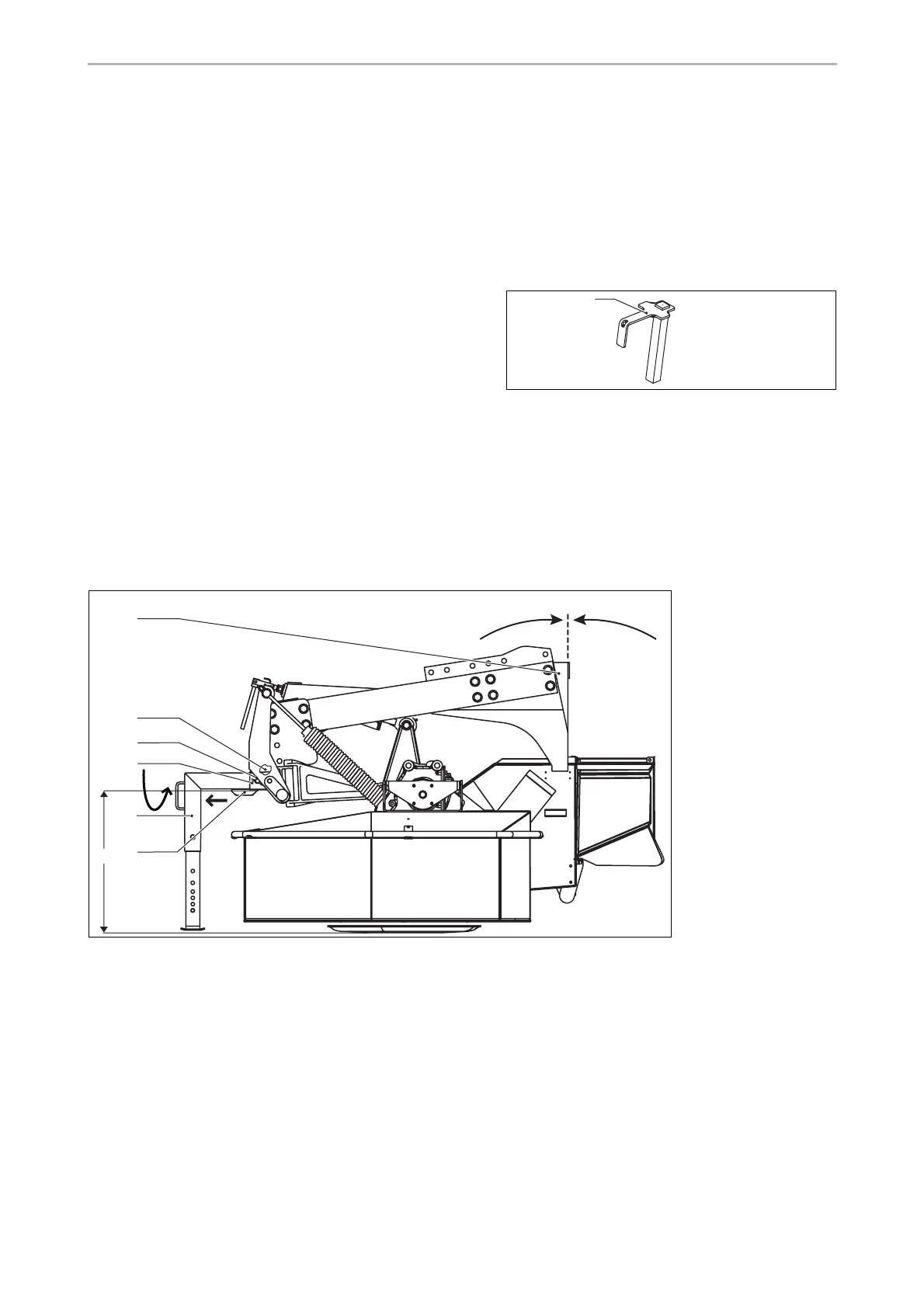

a) Relever la machine jusqu'à ce que la béquille (3)
soit dégagée du sol.
b) Enlever la goupille élastique de l’axe (35) et retirer
l’axe (35) des supports inférieurs (2).
c) Retirer horizontalement la béquille (3) et la tourner
de 90° vers la droite. Engager la béquille dans le cro-
chet (36).
d) Faire passer l’axe (35) par les trous des supports
supérieurs (4) et l’assurer à l’aide de la goupille élas-
tique.
6
Les goupilles de verrouillage peuvent rester dans le
support (43) destiné à cet effet.
7
Il est absolument indespensable que les bras inférieurs
de relevage soient en position rigide pour éviter le
balancement de la machine.
8
Mettre en place la chaîne limiteuse en profondeur
(accessoire optionnel).
2.2 Mise en position de transport
1
La faucheuse sera mise en position haute par le vérin
hydraulique.
2
Fermer le robinet d’arrêt du vérin hydraulique.
3
Relever complètement la faucheuse par le rélevage à
trois points.
