G0202MKD3 DE20
10
Alle Messerhalter der betr. Trommel versetzen bzw.
erneuern.
11
Jetzt die Messerhalter der anderen Trommeln so
umsetzen, dass die Enstellung wieder der Ausgangsstel-
lung entspricht bzw. um 90° gedreht ist.
Achtung:
Zum Schluss IMMER prüfen, ob die Position der Klin-
gen zueinander stimmt: während einer vollen Um-
drehung der Trommeln darf der Abstand zwischen
zwei Klingen nirgendwo weniger sein als 2 cm!
12
Gleitteller anbauen.

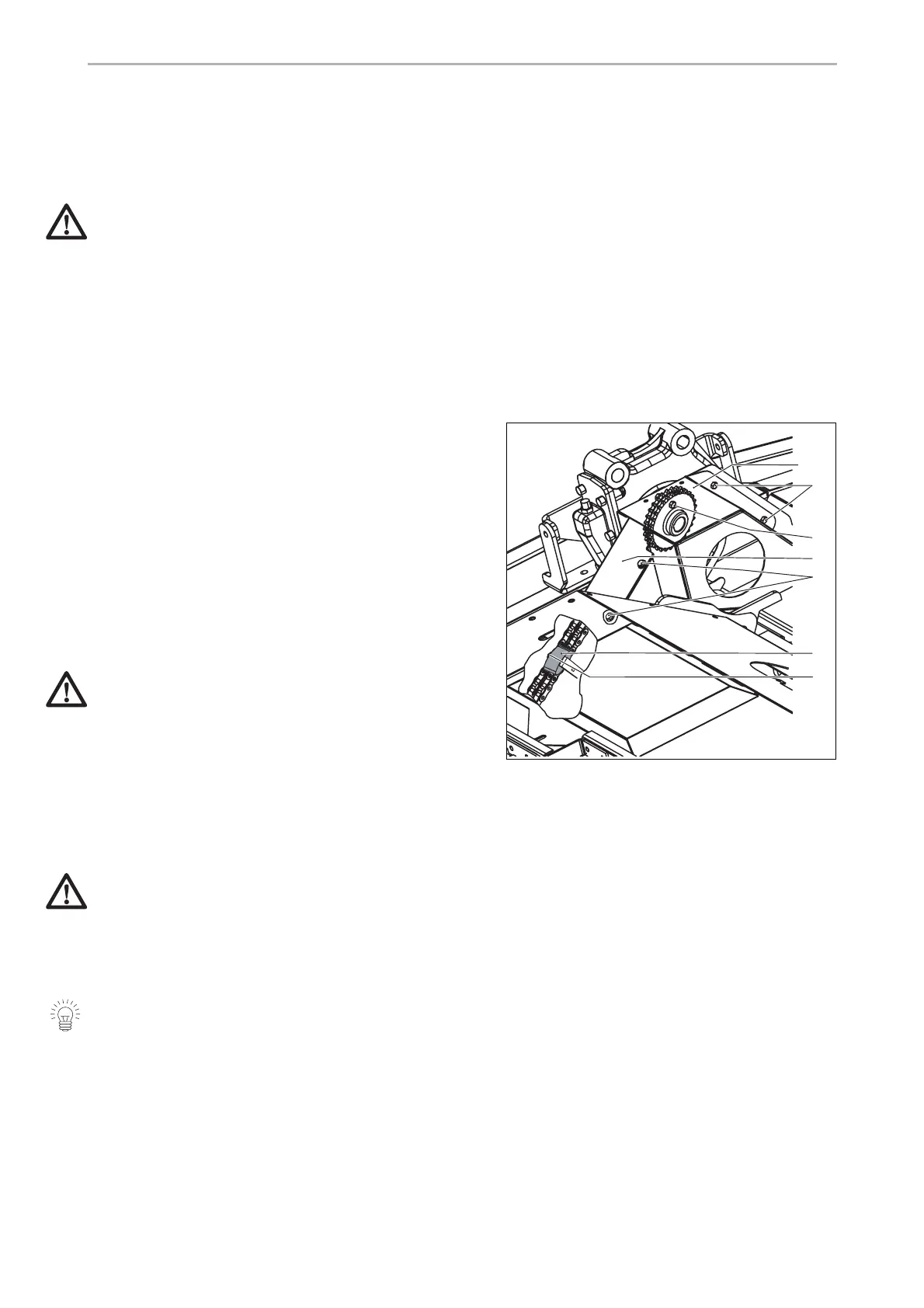

5.7 Aufbereiter-Scherschrauben-Über-
lastsicherung
Bei einer Verstopfung im Bereich des Fingerrotors kommt es
zum Bruch der Scherschraube (28) im Kettenantrieb,,
wodurch der Antrieb ausgeschaltet wird.
Die Verstopfung beseitigen und eine neue Scherschraube
M8x40DIN931-8.8 ("ND1586V") mit einer neuen
selbstsichernden M8-Mutter ("ND2097V") montieren.
Scherschraube austauschen:
1
Schrauben und Muttern (30) lösen, Schutzhaube (34)
des Kettenkastens herausziehen.
2
Aufbereiter und Trommeln mit der Hand so drehen, daß
sich die Scherschraube (28) in der oberen Position
befindet (siehe 5.6).
3
Scherschraubenreste entfernen.
Achtung:
Beim Austausch der Scherschraube dürfen keine Tei-
le herunterfallen. Die Scherschraube (28) muss des-
halb von den beiden Sicherungsringen "DZ117"
gehalten werden!
4
Die neue Scherschraube in den Außenflansch einset-
zen, dann die Trommeln verdrehen, bis die Schraube
auch durch den Innenflansch geführt wird, und die Mut-
ter aufschrauben.
Achtung:
Mutter nur leicht anziehen, um Verspannungen zu
vermeiden (24 N).
5
Die Schutzhaube (34) wieder montieren und die Befes-
tigungsschraube (30) festziehen.
Im Halter am linker Seitenwand sind Ersatz-Scher-
schrauben untergebracht.
D0203
2
2
2
3
3
2
2
