4 NACH DER ARBEIT
4.1 In Transportstellung bringen

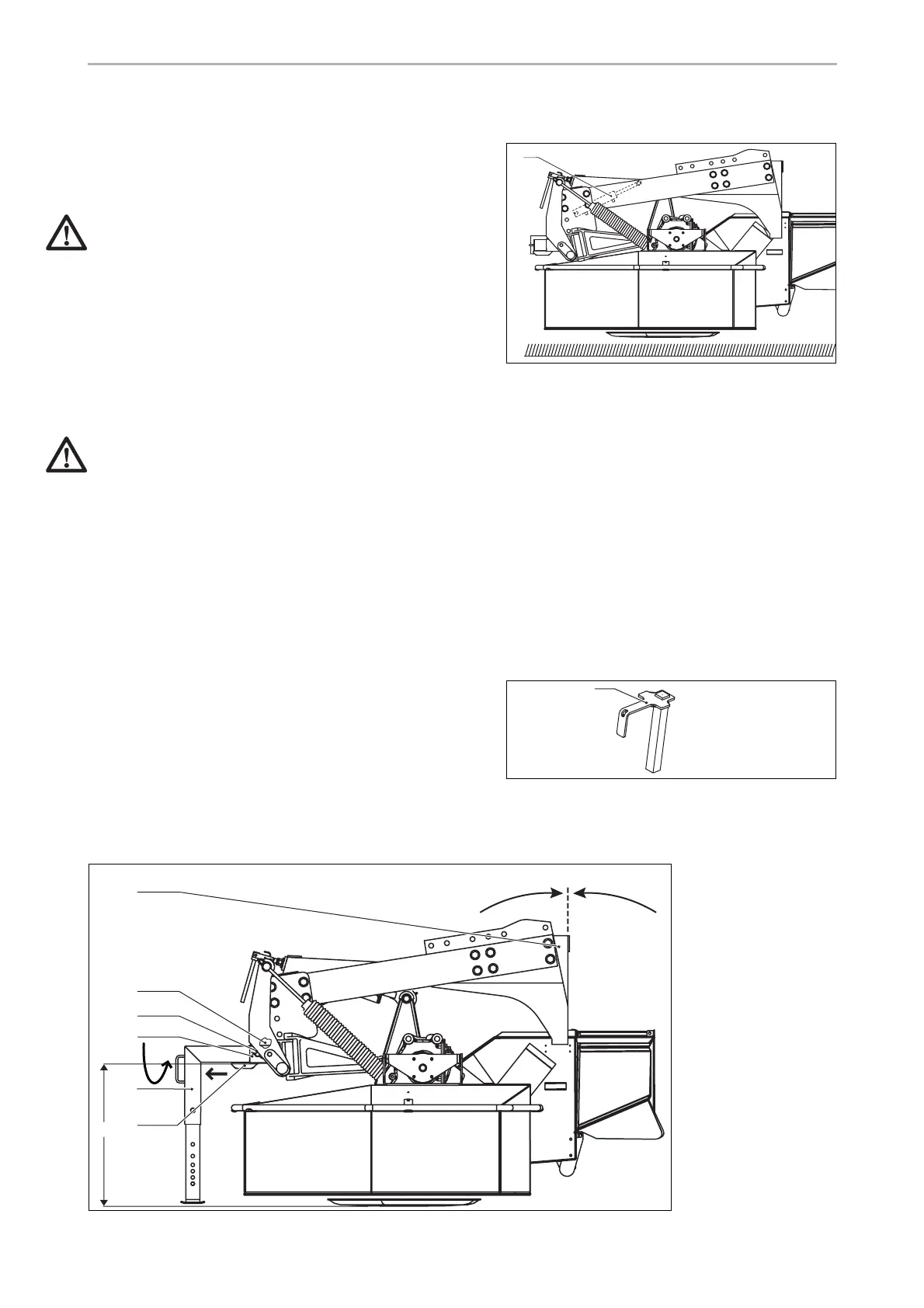

Nach der Arbeit wird die Maschine wieder aus der
Arbeitsstellung in die Transportstellung gehoben.:
Achtung:
Die Maschine muss still stehen, bevor sie in Transport-
stellung gebracht wird!
1
Hubzylinder (42) des Mähwerks mittels Bedienhebel
druckbeaufschlagen. Das Mähwerk wird jetzt vom Zylin-
der gehoben.
2
Wenn das Mähwerk sich in Transportstellung befindet,
Bedienhebel wieder los lassen.
4.2 Abstellen der Maschine
Achtung:
Ausschliesslich abhängen, wenn der Mäher in Mäh-
stellung steht!
1
Den Mäher in Mähstellung bringen (siehe Abschn. 3.2).
2
Den Mäher mit dem Dreipunktheber etwas anheben.
3
Sicherungsstecker aus dem Bolzen (35) ziehen, dann
den Bolzen (35) aus den oberen Halterbohrungen (4)
ziehen.
4
Den Stützfuss (3) horizontal aus dem Stützrohr ziehen,
90° linksherum drehen und dann wieder im Stützrohr
stellen.
5
Den Bolzen (35) dann durch die unteren Halterbohrun-
gen (2) schieben und mit dem Sicherungsstecker sichern.
6
Die Distanzstücke (43) zwischen die Gelenkelemente
stellen.
7
Den Mäher mit dem Dreipunktheber auf den Boden stel-
len, dann den Bedienhebel der Hydraulik betätigen, bis
den Mäher auf dem Boden steht.
8
Maschine vom Traktor abhängen.
