G0202MKD3 DE15
3.6.5 Höheneinstellung des Aufbereiters (Fin-
gerrotors)

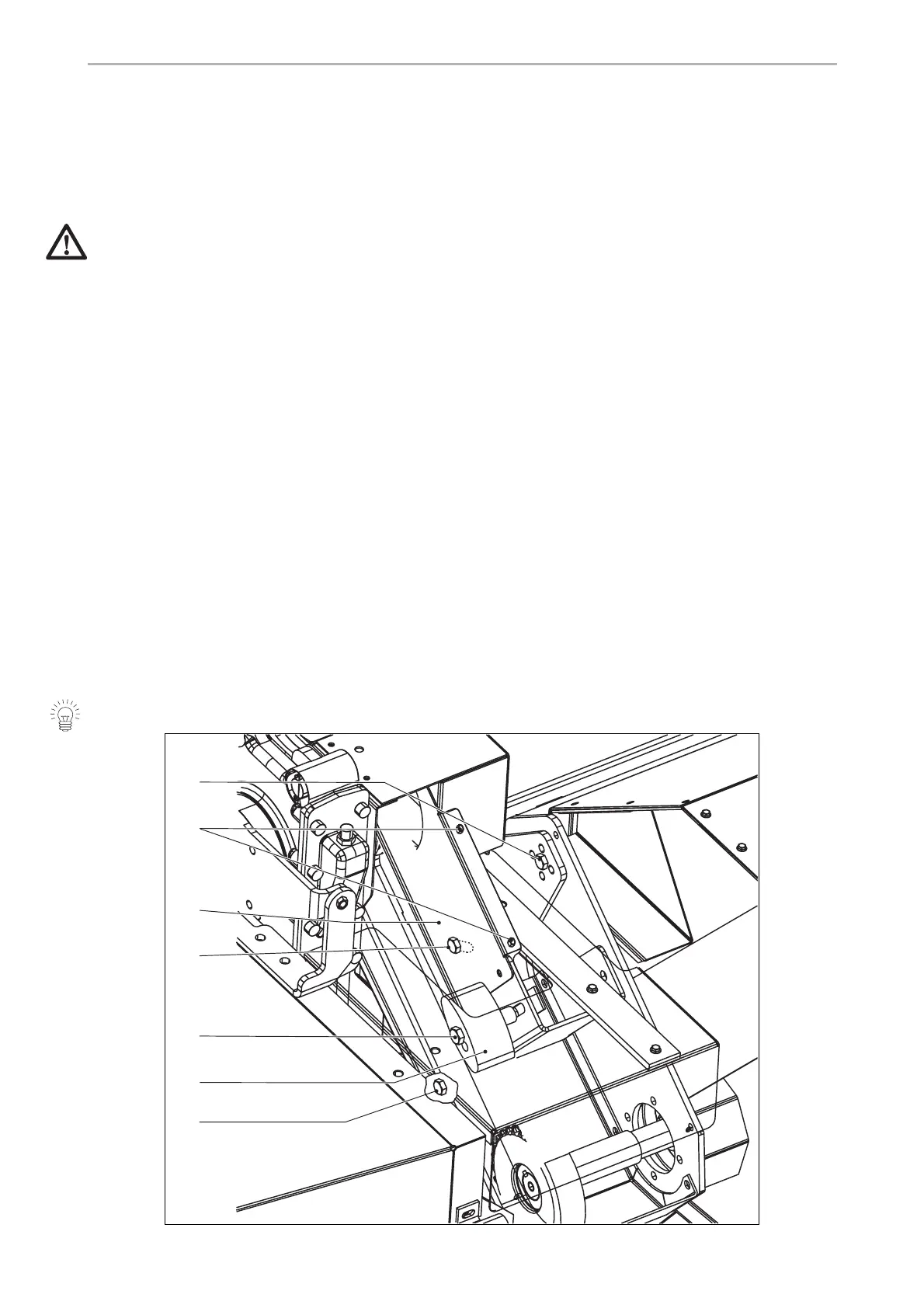

Der Abstand der Aufbereiterfinger zu den Mähtrommeln ist
an den Aufnahmepunkten (31) des Fingerrotors verstellbar.
Über diese Einstellung kann die Übernahme des Futters durch
die Aufbereiterfinger beeinflusst werden.
Achtung:
Zur Höheneinstellung des Aufbereiters muss das
Mähwerk auf einer ebenen Fläche abgestellt und ge-
gen Wegrollen gesichert sein (Unterlegkeile)!
Die Höheneinstellung wie folgt vornehmen:
1
Die Schrauben und Muttern (24) lösen und die Schut-
zhaube (27) ausbauen.
2
Die Mutter (25) lösen und den Nylon-Kettenspanner(26)
hochdrücken, um die Kette zu entspannen.
3
Den Aufbereiter auf der linken und rechten Seite (z.B. mit
einem hydraulischen Wagenheber) abstützen.
4
Rechts und links Schrauben und Muttern (31) entfernen.
5
Rechts und links die Schrauben und Muttern (32) um
eine Umdrehung lösen.
6
Rechts und links die Schrauben und Muttern (33) um
eine Umdrehung lösen.
7
Wenn die Aufbereiterfinger näher an die Mähtrommeln
angestellt werden sollen, wie folgt vorgehen:
a) Den Aufbereiter mit dem hydraulischen Wagenhe-
ber nach unten fahren, bis die gewünschte Einstellung
erreicht ist.
b) Sicherstellen, dass die beiden Bohrungen zueinan-
der fluchten.
c) Die Schrauben und Muttern (31) rechts und links ein-
drehen.
d) Die Schrauben und Muttern (32) rechts und links
anziehen.
e) Die Schrauben und Muttern (33) rechts und links
anziehen.
8
Wenn die Aufbereiterfinger weiter von den Mähtrom-
meln angestellt werden sollen, wie folgt vorgehen:
a) Den Aufbereiter mit dem hydraulischen Wagenhe-
ber nach unten fahren, bis die gewünschte Einstellung
erreicht ist.
b) Sicherstellen, dass die beiden Bohrungen zueinan-
der fluchten.
c) Die Schrauben und Muttern (31) rechts und links ein-
drehen.
d) Die Schrauben und Muttern (32) rechts und links
anziehen.
e) Die Schrauben und Muttern (33) rechts und links
anziehen.
9
Die Kette wie folgt mit dem Kettenspanner (26) unter
Spannung setzen: zunächst den Kettenspanner (26) von-
Hand nach unten drücken und in dieser Position fes-
thalten.
10
Dann die Mutter (25) anziehen. Die Kette muss sich am
unteren Kettentrum um 1 cm eindrücken lassen.
11
Die Schutzhaube (27) wieder einbauen und mit den
Schrauben und Muttern (24) befestigen.
Alle Schrauben und Muttern auf festen Sitz prüfen!
MD0205
24
27
3
2
2
5
2
6
3
3
3
1
