10 REPARATUREN AM GERÄT
Gerät ausschalten.
Vor allen Reparaturen – Netzstecker aus der
Steckdose ziehen.

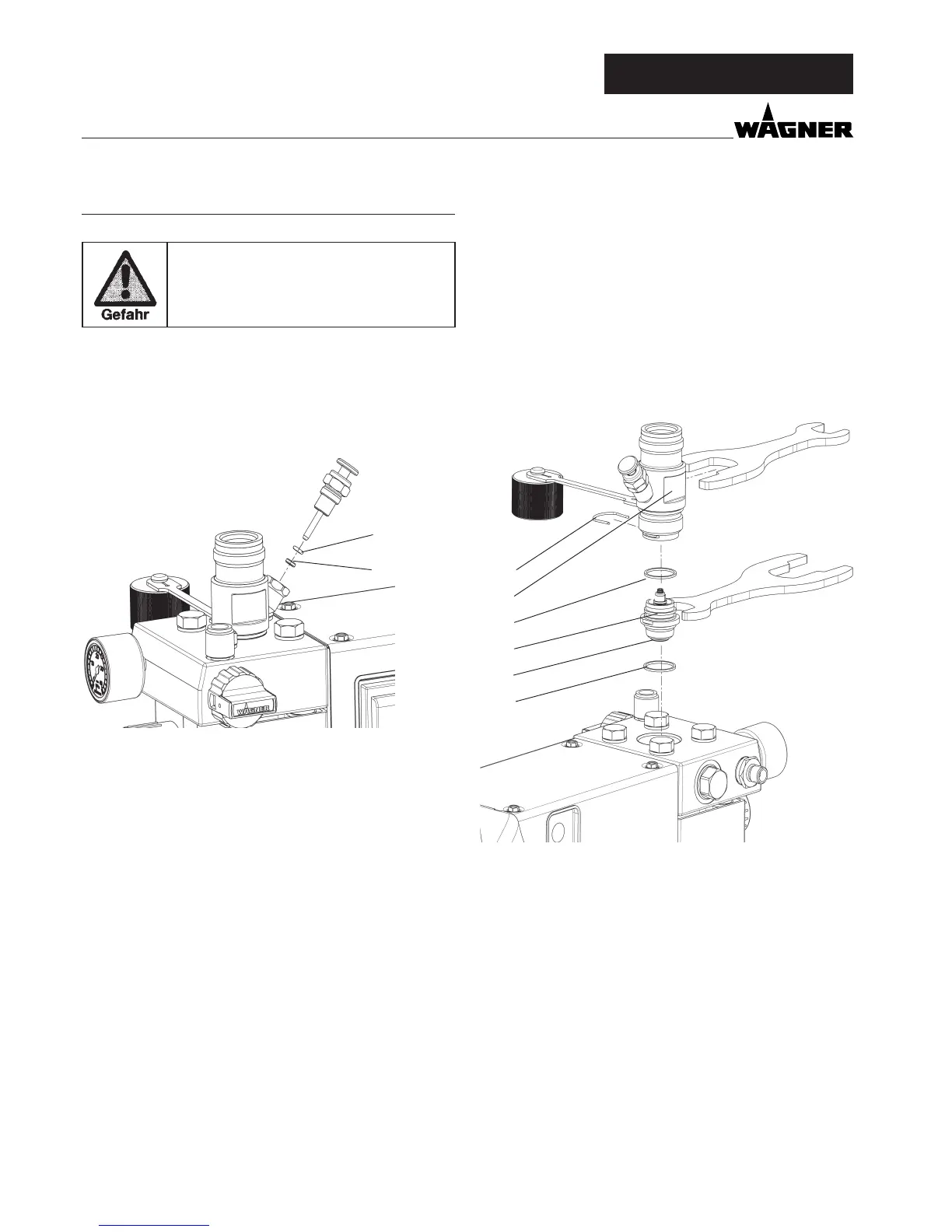

10.1 EINLASSVENTILDRÜCKER
1. Einlassventildrücker mit Schlüssel (17mm) herausschrau-
ben.
2. Abstreifer (1) und O-Ring (2) austauschen.
10.2 EINLASSVENTIL
1. Beiliegenden Schlüssel (30mm) am Drückergehäuse (1)
ansetzen.
2. Mit leichten Hammerschlägen auf das Schlüsselende das
Drückergehäuse (1) lösen.
3. Drückergehäuse mit Einlassventil (2) aus der Farbstufe he-
rausschrauben.
4. Spange (3) mit beiliegendem Schraubendreher abziehen.
5. Beiliegenden Schlüssel (30mm) am Einlassventil (2) anset-
zen. Unter Drehen Einlassventil vorsichtig herausziehen.
6. Ventilsitz (4) mit Reinigungsmittel und Pinsel reinigen (da-
rauf achten, dass keine Pinselhaare zurückbleiben).
7. Dichtungen (5, 6) reinigen und auf Beschädigungen prü-
fen, eventuell austauschen.
8. Alle Ventilteile auf Beschädigung kontrollieren. Bei sicht-
barem Verschleiß Einlassventil austauschen.
reparaturen am gerät
Montage
1. Einlassventil (2) in das Drückergehäuse (1) einsetzen und
mit Spange (3) sichern. Darauf achten, dass (schwarze)
Dichtung (5) im Drückergehäuse montiert ist.
2. Einheit aus Drückergehäuse und Einlassventil in die Farb-
stufe einschrauben. Die gleiche (schwarze) Dichtung (6)
muss in der Farbstufe montiert sein.
3. Drückergehäuse mit Schlüssel (30mm) anziehen und mit
drei leichten Hammerschlägen auf das Schlüsselende
festziehen (entspricht ca. 90 Nm Anzugsmoment).
10.3 AUSLASSVENTIL
1. Auslassventil mit Schlüssel (22mm) aus der Farbstufe he-
rausschrauben.
2. Vorsichtig Spange (1) mit beiliegendem Schraubendreher
abziehen, Druckfeder (2) drückt Kugel (4) und Ventilsitz (5)
heraus.
3. Einzelteile reinigen oder austauschen.
4. O-Ring (7) auf Beschädigung prüfen.
5. Auf Einbaulage achten bei Montage von Federstützring
(3) (wird in Druckfeder (2) eingeklipst), Auslass-Ventilsitz
(5) und Dichtring (6), -> siehe Abbildung
2
5
3
1
6
4
1
2
