reparaturen am gerät
Vor der Montage der neuen Membrane, die Einlage sowie ge-
rillte Fläche am Druckeinsatz (2) und der Farbstufe (3) reinigen
und eventuell vorhandenes Öl abwischen.
Montage erfolgt in umgekehrter Reihenfolge
1. Zuerst alle Sechskantschrauben (1) über Kreuz mit 30 Nm
dann über Kreuz mit 70 Nm anziehen.
2. Vor der Inbetriebnahme dass Druckregelventil in geö-
neter Stellung etwa 2 min bei laufendem Motor belassen
(Entlüftung des Gerätes), erst dann schließen, bis das Ge-
räusch des Einlassventils zu hören ist.
10.7 GERÄTEANSCHLUSSLEITUNG AUSTAUSCHEN
Gerät ausschalten.
Vor allen Reparaturen – Netzstecker aus der
Steckdose ziehen.
6
1
4
2
5
3
10.8 TYPISCHE VERSCHLEISSTEILE
Trotz Verwendung hochwertiger Materialien ist durch die stark
abrasive Wirkung der Farben mit Verschleiß an folgenden Tei-
len zu rechnen:
Einlassventil (Ersatzteil Bestell-Nr: 0344700)
Austausch siehe Punkt 10.2
(Ausfall bemerkbar durch Leistungsverlust und/oder
schlechtes bzw. kein Ansaugen - eine gründliche Reinigung
kann auch auch schon zu einer Verbesserung führen)
Auslassventil (Ersatzteil Bestell-Nr: 0341702)
Austausch siehe Punkt 10.3
(Ausfall bemerkbar durch Leistungsverlust und/oder
schlechtes Ansaugen) Das Auslassventil hält erfahrungsge-
mäß deutlich länger als das Einlassventil. Eventuell ist hier
eine gründliche Reinigung hilfreich.
Entlastungsventil (Ersatzteil Bestell-Nr: 0168 248)
Austausch siehe Punkt 10.5
(Ausfall ist bemerkbar durch Leistungsverlust und am Rück-
laufschlauch kommt Material trotz Spritzstellung)
Dies ist ein relativ seltenes Verschleißteil.
1
2
3

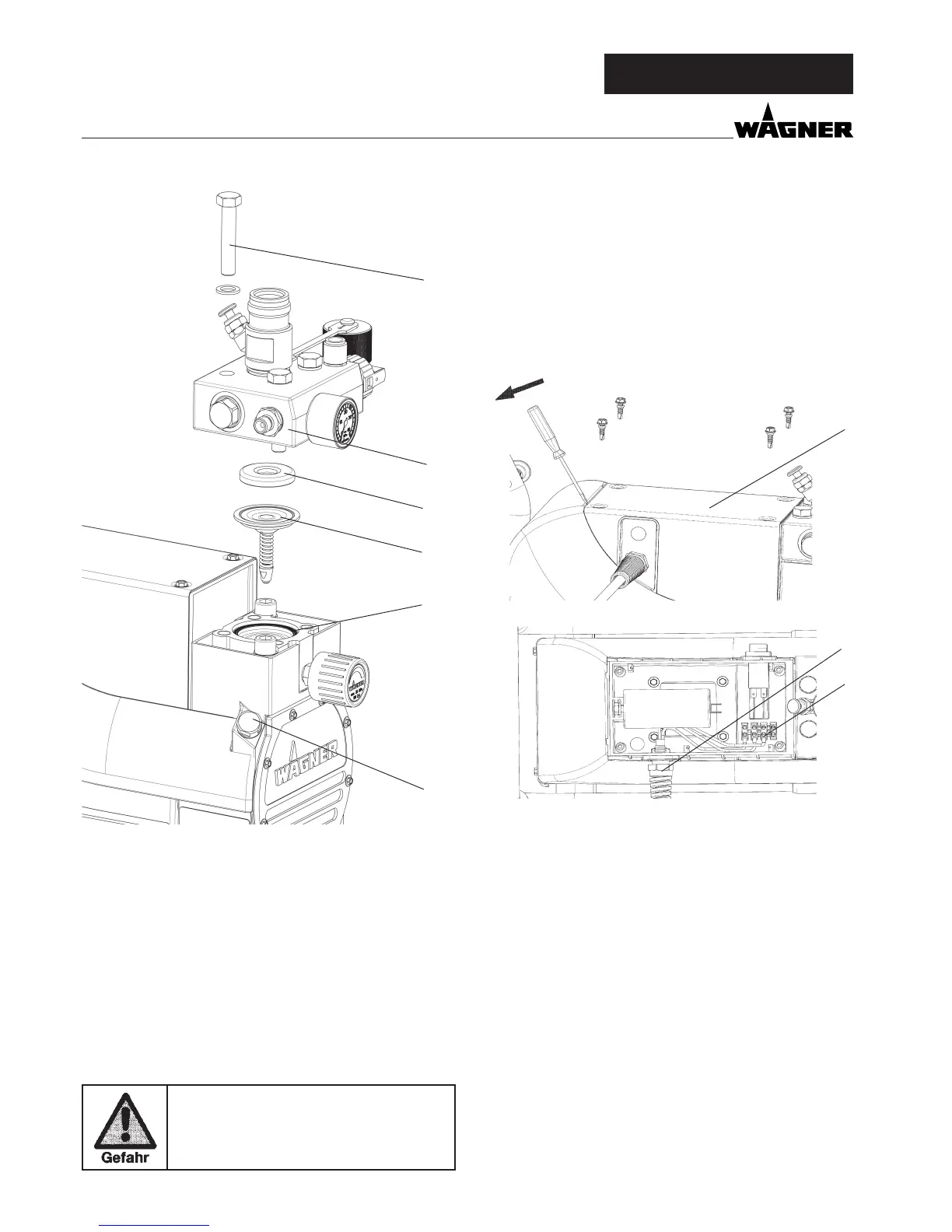

1. Abdeckung (1) demontieren. (eventuell leicht mit einem
Schraubendreher Abdeckung herausheben)
2. Kabelverschraubung (2) lösen.
3. Litzen in der Netzanschlussklemme (3) lösen.
4. Geräteanschlussleitung austauschen.
(Nur eine zugelassene Netzleitung der Bezeichnung H07-
RNF mit spritzwasserdichtem Stecker darf verwendet wer-
den)
5. Grün/gelbe Litze an Anschluss PE montieren
6. Abdeckung wieder mit Erdungsstecker verbinden und
sorgfältig montieren (Achtung! kein Kabel einklemmen!).
