67
Finish 270 / 250

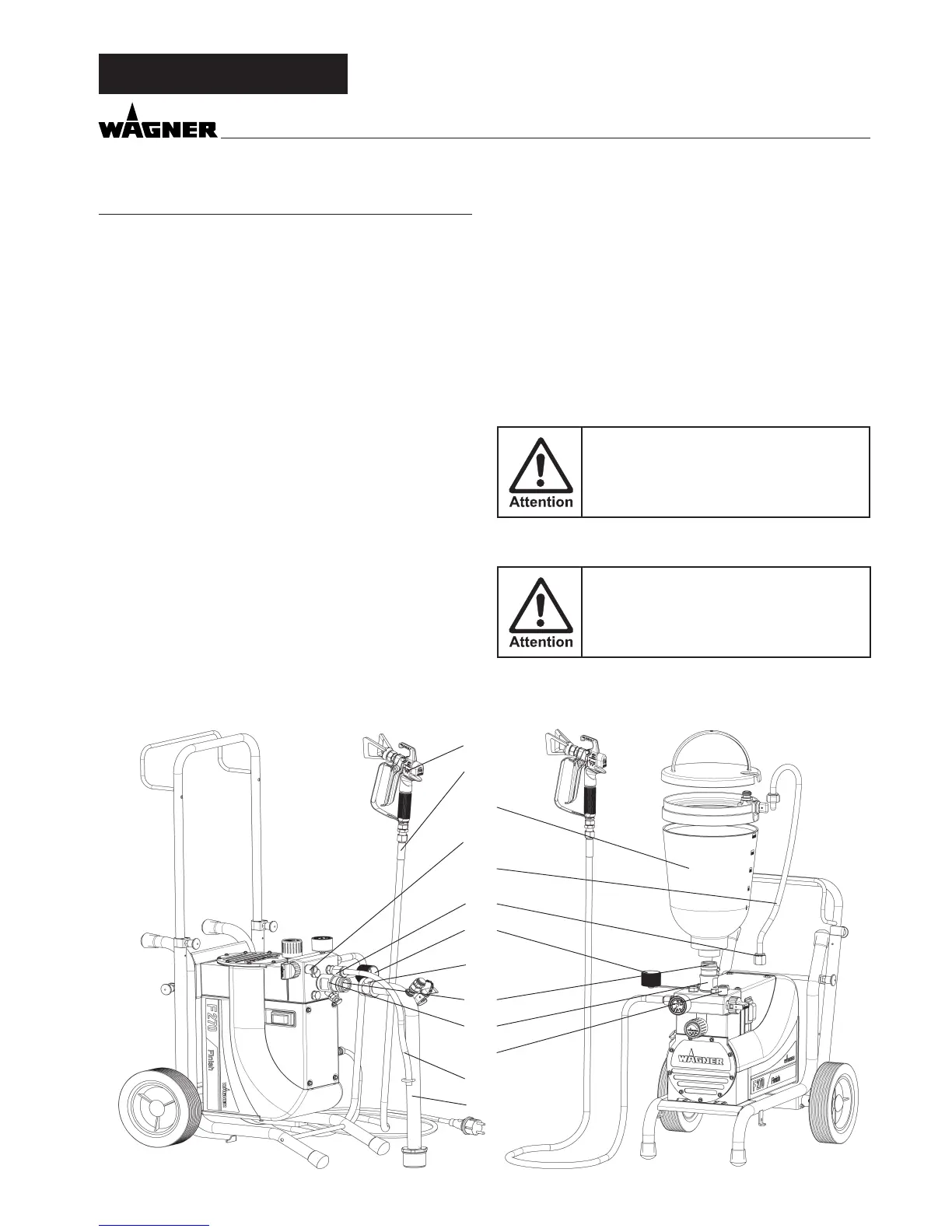

4 MISE EN SERVICE
4.1 APPAREIL AVEC SYSTÈME D'ASPIRATION
1. Dévisser le capuchon antipoussière (réf. 1).
2. Veiller à la propreté des surfaces d'étanchéité des rac-
cords. Veiller à ce que le manchon rouge (2) se trouve dans
l'entrée de produit de revêtement (5).
3. Visser et serrer à la main l'écrou de xation (3) du tube
d'aspiration (4) sur l'entrée de produit de revêtement (5)
en utilisant la clé (de 41 mm) fournie.
4. Visser l'écrou de xation (6) du tuyau de retour (7) sur le
raccord (8) (clé de 22 mm).
4.3 TUYAU FLEXIBLE HAUTE PRESSION ET
PISTOLET DE PULVÉRISATION
1. Visser le tuyau exible haute pression (10) sur le raccorde-
ment pour exible.
2. Visser le pistolet de pulvérisation (11) sur le tuyau exible
haute pression.
3. Serrer fermement tous les écrous-raccords du tuyau exi-
ble haute pression, an qu'il n'y ait pas de fuite de produit
de revêtement.
4. Visser le porte-buse avec la buse sélectionnée sur le pi-
stolet de pulvérisation, l'orienter et serrer à fond. (Voir
également mode d'emploi du pistolet de pulvérisation/
porte-buse.)
Lors du vissage du tuyau exible haute
pression sur le raccordement pour exible,
bloquer avec une clé de 22 mm.
4.4 RACCORDEMENT AU RÉSEAU ÉLECTRIQUE
Le raccordement doit toujours se faire via
une prise de courant de sécurité correcte-
ment mise à la terre avec protection contre
les courants de fuite (disjoncteur diérentiel).
Avant le raccordement au réseau électrique, veiller à ce que la
tension de réseau corresponde aux indications sur la plaque
signalétique de l'appareil.
4.2 APPAREIL AVEC RÉCIPIENT SURIEUR 5
LITRES
1. Dévisser le capuchon antipoussière (réf. 1).
2. Veiller à la propreté des surfaces d'étanchéité des rac-
cords. Veiller à ce que le manchon rouge (2) se trouve dans
l'entrée de produit de revêtement (5).
3. Visser l'écrou de xation (6) du tuyau de retour (7) sur le
raccord (8).
4. Visser le récipient supérieur (9) sur l'entrée de produit de
revêtement (5) et le serrer à la main.
pour le récipient supérieur avec bague de nettoyage
(TopClean) pts 5 et 6
5. Encher la bague de nettoyage sur le récipient supérieur.
6. Encher le tuyau de retour dans le raccordement de la ba-
gue de nettoyage et serrer l'écrou-raccord.
2
5
6
1
4
3
9
8
7
7
8
11
10
F
mIse en servIce
