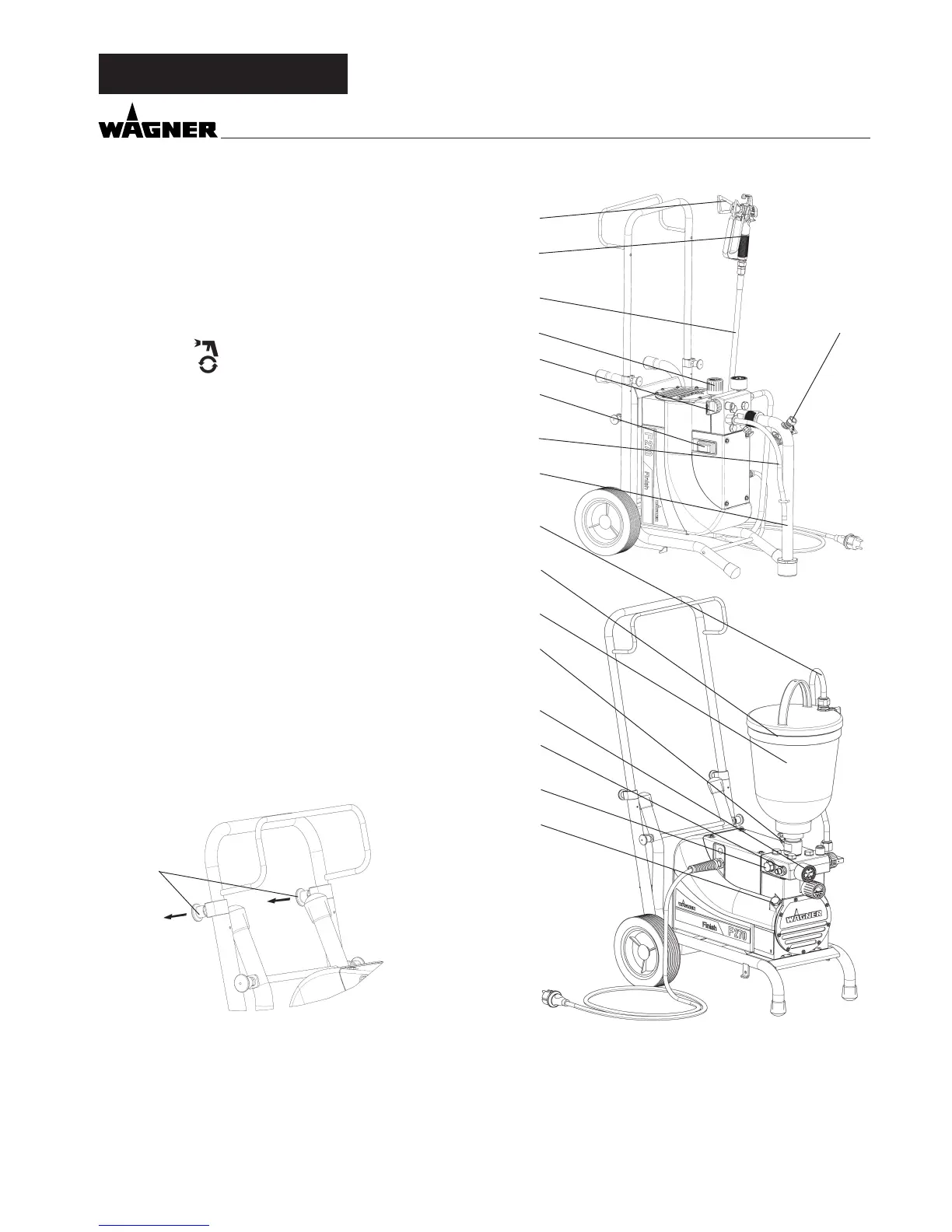

3.3 OVERZICHTEN
1 Spuitkophouder met spuitkop
2 Spuitpistool
3 Hogedrukslang
4 Aansluiting voor hogedrukslang
5 Drukmeter
6 Drukregelventiel
7 Drukontlastingsventiel
Symbolen: spuiten
circulatie
8 AAN/UIT-schakelaar
9 Retourbuis
10 Aanzuigbuis
11 Aansluiting voor reiniging met het spuitpistool
12 Topreservoir
13 Reinigerring voor topreservoir (accessoire)
14 Inlaatventielknop
15 Uitlaatventiel
16 Oliepeilstok onder de olieafsluitplug
3.4 TRANSPORT
Rol de hogedrukslang op en leg deze op de dissel.
Duw of trek het apparaat.
Trek de borgpennen (pos.1) aan weerskanten van de dissel
eruit. De borgpennen kunnen door een kleine verdraaiing
(linksom of rechtsom) in deze stand worden vastgezet. Trek
de dissel uit en geef de borgpennen weer vrij. Trek of duw kort
aan de dissel, zodat de borgpennen ter vergrendeling weer in
hun uitgangspositie kunnen terugkeren.
Transport in een voertuig
Zet het apparaat met geschikte bevestigingsmiddelen vast.
het apparaat mag zonodig op de zijkant worden neergelegd.
Let er dan op dat er geen onderdelen kunnen worden
beschadigd. Let op: er kunnen verf- of oplosmiddelresten uit
de aansluitwartels vrijkomen!
16
15
4
11
5
1
2
3
6
7
8
9
10
9
14
12
13
1
3.5 WAGENOMBOUW UITSLUITEND F270
Trek de borgpennen (pos.1) aan weerskanten van het
zwenkframe eruit. De borgpennen kunnen door een kleine
verdraaiing (linksom of rechtsom) in deze stand worden
vastgezet. Zet het zwenkframe in de andere stand. Geef de
borgpennen weer vrij zodat ze ter vergrendeling weer in hun
uitgangspositie kunnen terugkeren.
