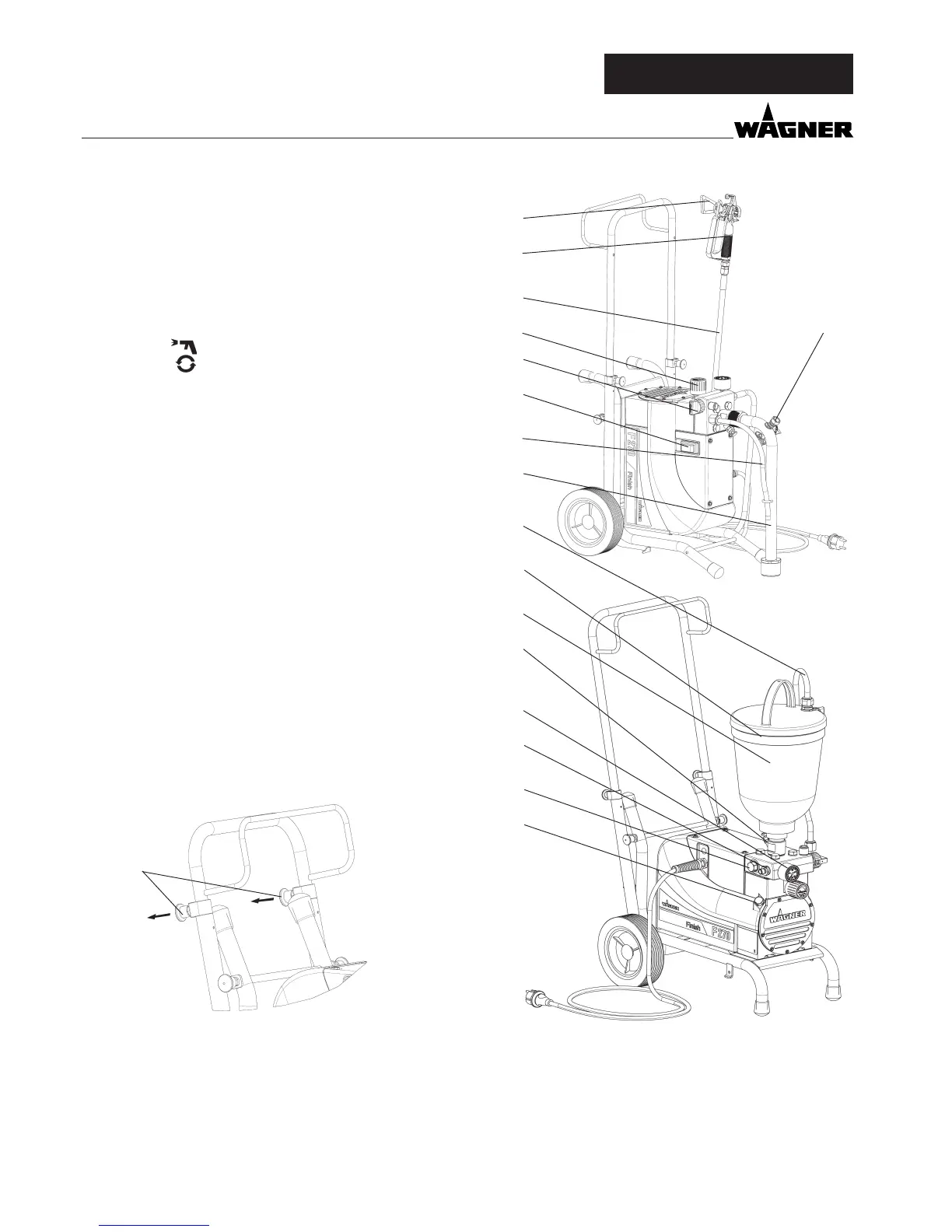

3.3 ERKLÄRUNGSBILDER
1 Düsenhalter mit Düse
2 Spritzpistole
3 Hochdruckschlauch
4 Anschluss für Hochdruckschlauch
5 Manometer
6 Druckregelventil
7 Druck- Entlastungsventil
Symbole: Spritzen
Zirkulation
8 EIN / AUS - Schalter
9 Rücklaufrohr
10 Ansaugrohr
11 Anschluss zur Reinigung mit der Spritzpistole
12 Oberbehälter
13 Reinigerring für Oberbehälter (Zubehör)
14 Einlassventildrücker
15 Auslassventil
16 Ölmessstab unter der Ölverschlussschraube
3.4 TRANSPORT
Hochdruckschlauch aufrollen und über die Deichsel legen.
Gerät schieben oder ziehen.
Rastbolzen (Pos.1) beidseitig an der Deichsel herausziehen.
Die Rastbolzen können durch eine kleine Drehung (links oder
rechts) in dieser Position festgestellt werden. Deichsel heraus-
ziehen und Rastbolzen wieder freigeben. Kurz an der Deichsel
ziehen oder drücken, so dass Rastbolzen zur Arretierung wie-
der in die Ausgangslage zurückgehen können.
Transport im Fahrzeug
Gerät im Fahrzeug mit geeignetem Befestigungsmittel si-
chern.
Das Gerät kann bei Bedarf auf die Seite gelegt werden. Hier
bitte darauf achten, dass keine Anbauteile beschädigt werden
können. Achtung: Farb- oder Lösemittelreste können aus den
Anschlussverschraubungen austreten!
16
15
4
11
5
1
2
3
6
7
8
9
10
9
14
12
13
1
3.5 WAGENUMBAU NUR F270
Rastbolzen (Pos.1) beidseitig am Schwenkrahmen herauszie-
hen. Die Rastbolzen können durch eine kleine Drehung (links
oder rechts) in dieser Position festgestellt werden. Schwenk-
rahmen in die andere Position bewegen. Rastbolzen wieder
freigeben, so dass sie zur Arretierung wieder in die Ausgangs-
lage zurückgehen können.
