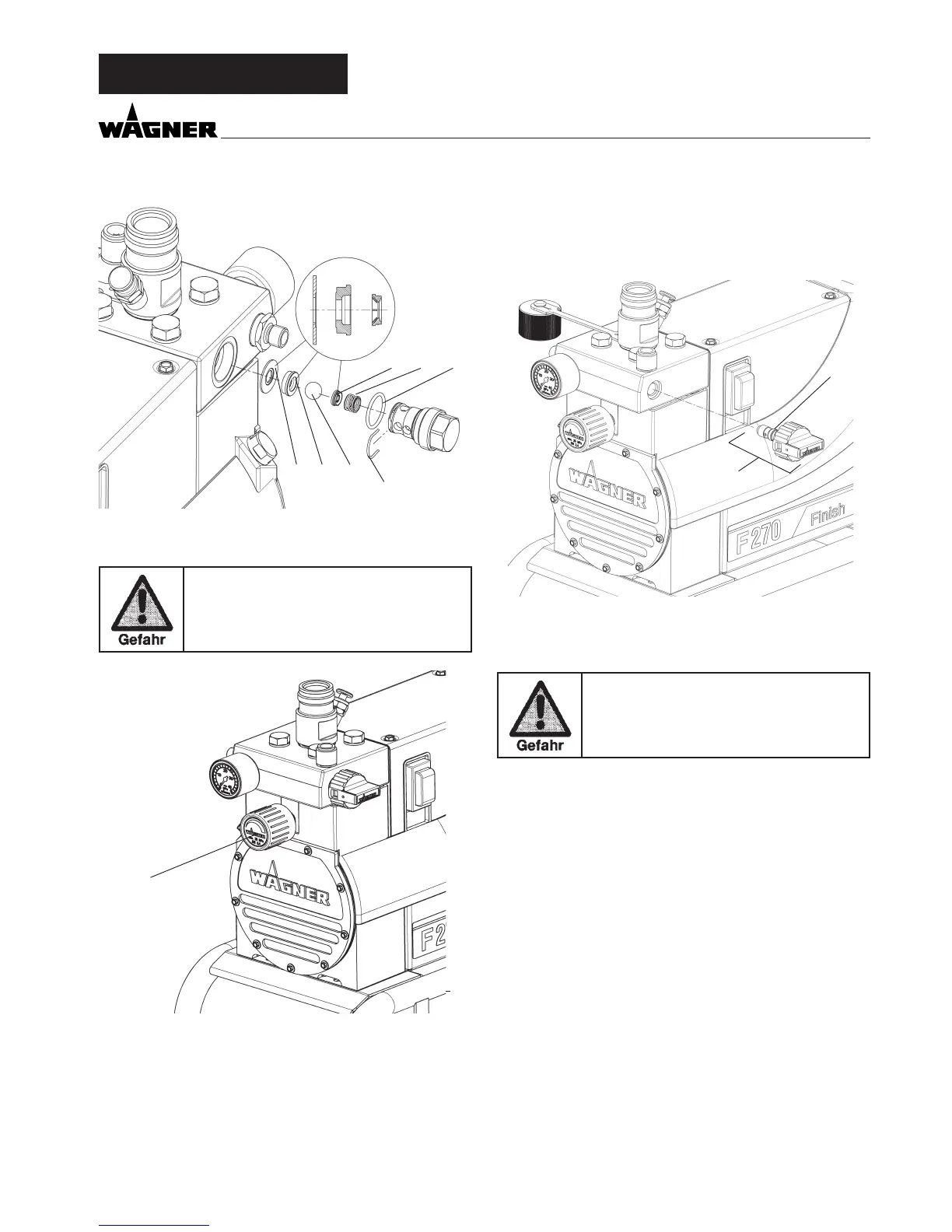

10.4 DRUCKREGELVENTIL
Druckregelventil (1) nur vom Kundendienst
austauschen lassen.
Der max. Betriebsdruck ist vom Kunden-
dienst neu einzustellen.
1
10.5 ENTLASTUNGSVENTIL
Defektes Entlastungsventil (1) nur als Einheit ersetzen.
Nur O-Ring (2) als Einzelteil austauschbar
10.6 MEMBRANE AUSTAUSCHEN
Gerät ausschalten.
Vor allen Reparaturen – Netzstecker aus der
Steckdose ziehen.
1. Drückergehäuse mit Einlassventil aus der Farbstufe
schrauben, siehe unter 10.2 Einlassventil, Punkt 1 bis 3.
(Demontage der Sechskantschrauben wird so erleichtert)
2. Druckregelventil, Drehknopf vollständig zurückdrehen
(Linksdrehung).
(Hinweis: Bei noch warmem Gerät die Ölverschlussschrau-
be (6) kurz zum Druckausgleich önen und wieder schlie-
ßen)
3. Sechskantschrauben (Pos.1) mit Schlüssel (19 mm) aus
dem Druckeinsatz (2) schrauben.
4. Farbstufe (3) abnehmen.
5. Einlage (4) und Membrane (5) entfernen.
6. Die Membrane nur einmal einsetzen. Membrane sollte
nach der Demontage immer ausgetauscht werden.
1
56 4
3 2
7
1
2
