11.2 ERSATZTEILLISTE PUMPENKOPF
pos. bestell-nr benennung
1 0252 290 Farbstufe
2 0252 442 Druckeinsatz D18 (Finish 270)
2 0252 443 Druckeinsatz D16,5 (Finish 250)
3 0252 440 Kolben D18 (Finish 270)
3 0252 441 Kolben D16,5 (Finish 250)
4 0187 308 Federteller
5 9922 516 Sicherungsring 12x1
6 0005 311 Druckfeder
7 3050 916 O-Ring 25x3
8 0252 289 Membrane mit Einlage
9 9971 395 O-Ring 10x1,25
10 0169 248 Entlastungsventil (Pos. 9,10)
11 0341 702 Auslassventil, Service Set
12 0252 469 Auslassventilgehäuse
0252 470 Anschlag (zu Pos.12 mitbestellen)
13 0344 700 Einlassventil
14 0341 331 Dichtring (2x)
15 0252 279 Einlassventildrückergehäuse
16 0341 336 Spange
17 0340 339 Einlauf
18 9990 865 Staubschutzkappe M36x2
19 0341 241 Einlassventildrücker (Pos.19, 20, 21)
20 0341 316 Abstreifer
21 9971 486 O-Ring 4x2 (FFPM)
22 0047 432 Doppelnippel 1/4“ NPS/M16x1,5
23 9970103 Dichtring
24 0252 475 Manometer
25 0252 478 Tülle
26 9970 218 Dichtring
27 0252 295 Saugleitung
28 0252 294 Reguliereinheit (Pos. 28, 29)*
29 9971 365 O-Ring 9,25x1,78*
30 0010 861 Druckfeder*
31 0010 859 Anschlaghülse*
32 0010 858 Klammer*
33 0158 250 Druckregulierknopf*
34 9951 072 Kappe
35 0252 493 Plakette
36 0158 383 Schild Wagner
37 9993 105 Schlauchtülle M5
38 3051 678 O-Ring 9x3
39 0252 316 Rücklaueitung
40 9900 217 Sechskantschraube M12x90 (4)
41 9906 035 Zylinderschraube M12x50 (2)
42 9920 204 Scheibe 13 (6)
* bei Austausch ist der Betriebsdruck vom Kundendienst neu
einzustellen

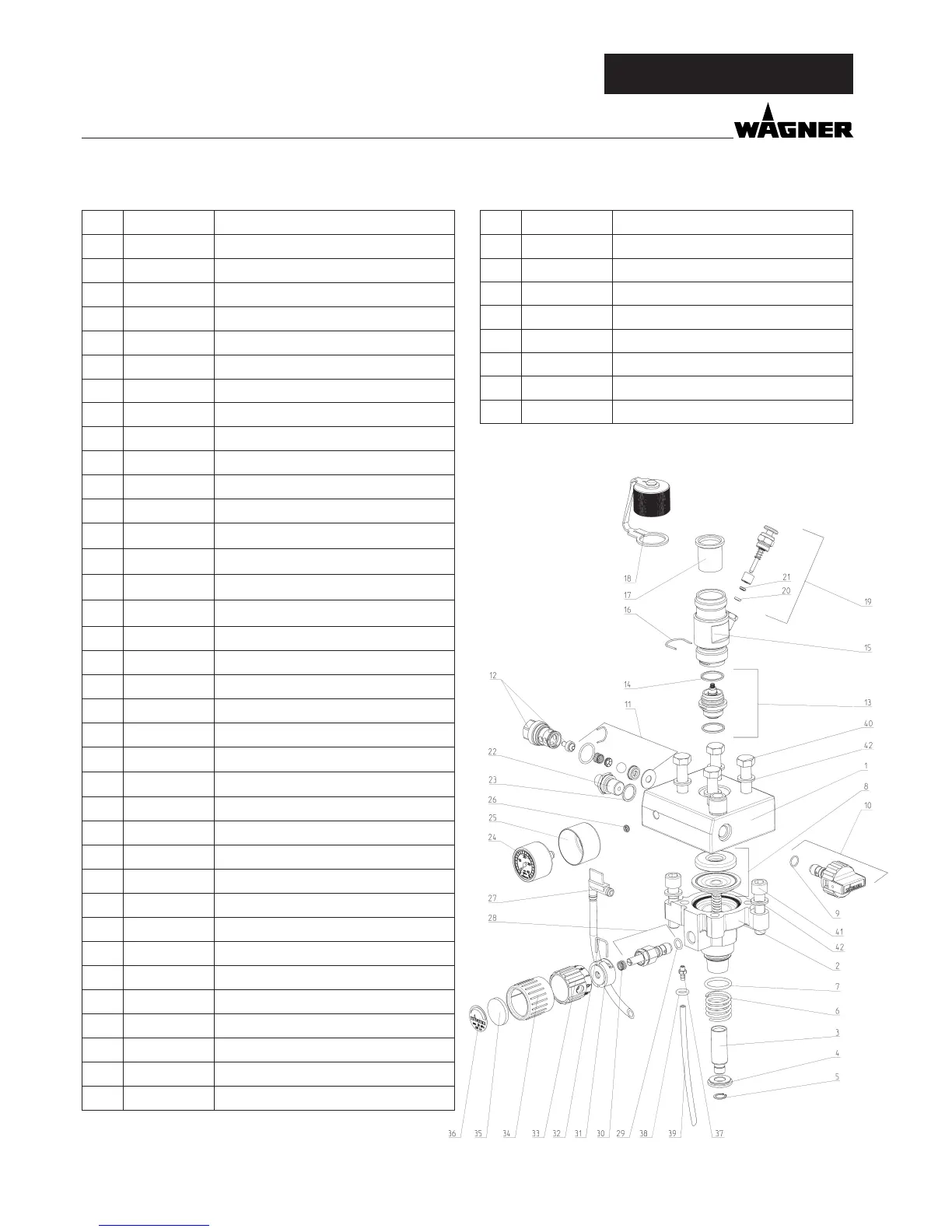

Ersatzteilbild Pumpenkopf
