Finish 270 / 250

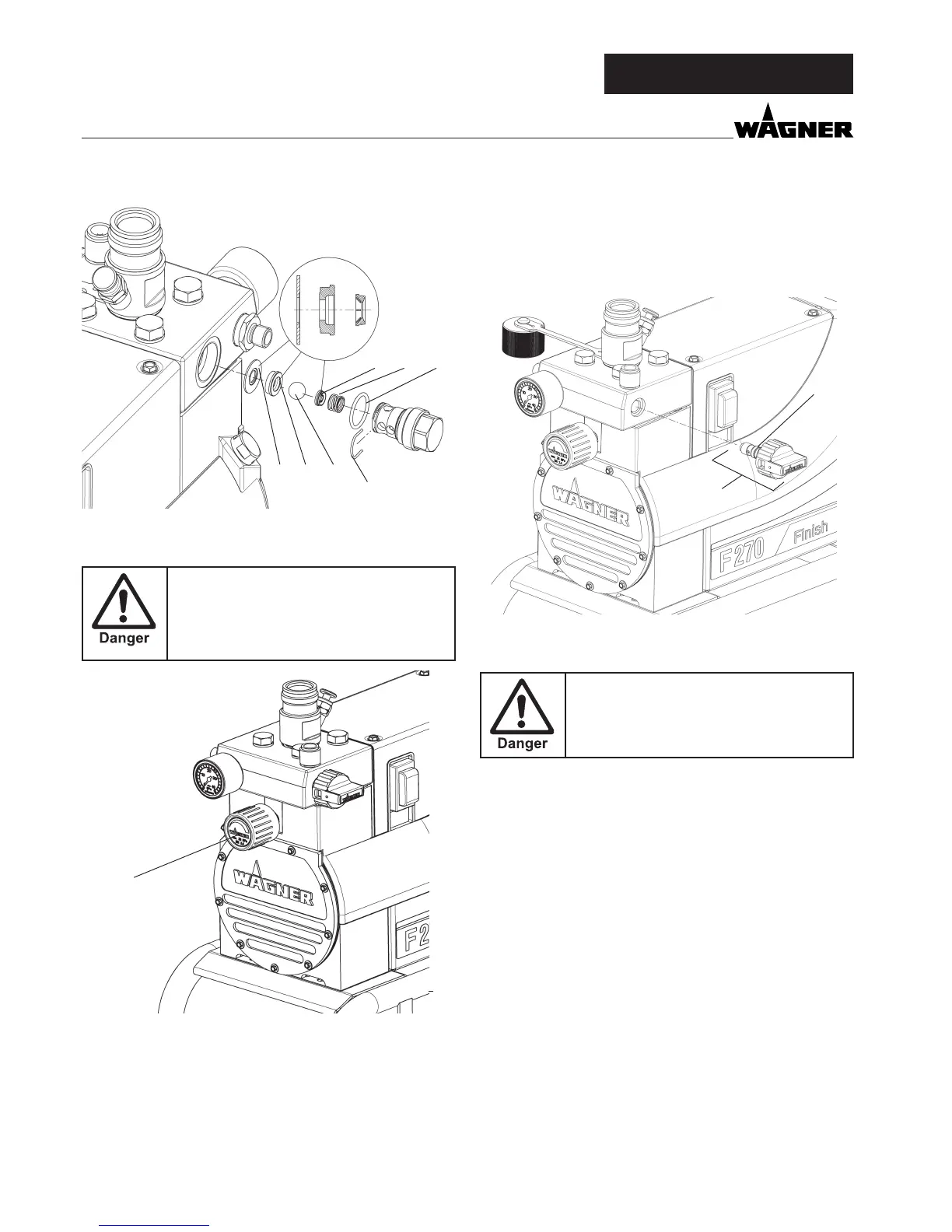

10.4 VANNE DE RÉGLAGE DE PRESSION
Faire remplacer la vanne de réglage de
pression (1) uniquement par le service après-
vente.
La pression de service max. doit être à nou-
veau réglée par le service après-vente.
1
10.5 VANNE DE DÉCHARGE
Remplacer une vanne de décharge (1) défectueuse unique-
ment en tant qu'ensemble complet.
Seul le joint torique (2) est remplaçable individuellement
10.6 REMPLACEMENT DE LA MEMBRANE
Arrêter l‘appareil.
Avant toutes réparations, tirer la che de la
prise de courant.
1. Dévisser le corps de vanne avec la vanne d'aspiration de
l'étage de peinture, voir sous 10.2 vanne d'aspiration,
points 1 à 3.
(Ceci facilite le démontage des vis hexagonales.)
2. Tourner entièrement vers la gauche le bouton rotatif de la
vanne de réglage de pression.
(Indication: l'appareil étant encore chaud, ouvrir briève-
ment la vis de bouchon d'huile (6) pour égaliser la pressi-
on et la refermer.)
3. Avec une clé (de 19 mm), dévisser les vis hexagonales
(réf. 1) de la bride (2).
4. Enlever l'étage de peinture (3).
5. Enlever la bague (4) et la membrane (5).
6. La membrane n'est utilisable qu'une seule fois. Le memb-
rane doit toujours être remplacée après le démontage.
1
56 4
3 2
7
1
2
réparatIons sur l'appareIl
F
