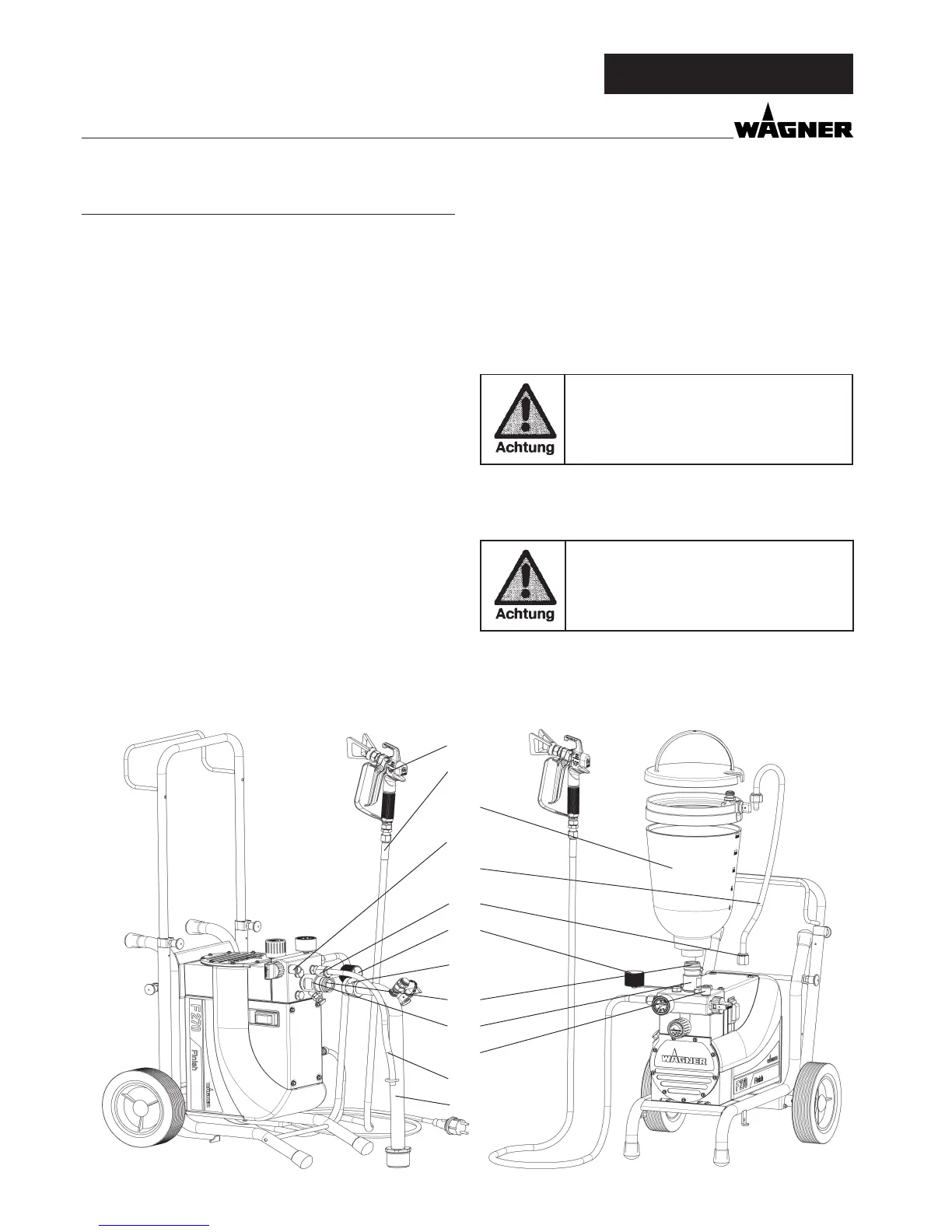

4 INBETRIEBNAHME
4.1 GERÄT MIT ANSAUGSYSTEM
1. Staubschutzkappe (Pos. 1) abschrauben.
2. Auf saubere Dichtächen an den Anschlüssen achten.
Darauf achten, dass der rote Einlauf (2) in den Beschich-
tungssto-Eingang (5) eingesetzt ist.
3. Überwurfmutter (3) am Ansaugrohr (4) auf den Be-
schichtungssto-Eingang (5) mit beiliegendem Schlüssel
(41mm) schrauben und handfest anziehen.
4. Überwurfmutter (6) am Rücklaufschlauch (7) auf den An-
schluss (8) schrauben (Schlüsselweite 22mm).
4.3 HOCHDRUCKSCHLAUCH UND SPRITZPISTOLE
1. Hochdruckschlauch (10) am Schlauchanschluss anschrau-
ben.
2. Spritzpistole (11) am Hochdruckschlauch anschrauben.
3. Alle Überwurfmuttern am Hochdruckschlauch fest anzie-
hen, damit kein Beschichtungssto austritt.
4. Den Düsenhalter mit der ausgewählten Düse auf die
Spritzpistole schrauben, ausrichten und fest anziehen. (si-
ehe auch Anleitung der Spritzpistole / Düsenhalter)
Beim Abschrauben des Hochdruckschlauches
am Schlauchanschluss mit Schlüssel 22mm
gegenhalten.
4.4 ANSCHLUSS AN DAS STROMNETZ
Der Anschluss muss immer über eine vor-
schriftsmäßig geerdete Schutzkontaktsteck-
dose mit Fehlerstrom-Absicherung (FI-Siche-
rung) erfolgen.
Vor Anschluss an das Stromnetz darauf achten, dass die Netz-
spannung übereinstimmt mit der Angabe auf dem Leistungs-
schild am Gerät.
4.2 GERÄT MIT OBERBEHÄLTER 5 LITER
1. Staubschutzkappe (Pos. 1) abschrauben.
2. Auf saubere Dichtächen an den Anschlüssen achten.
Darauf achten, dass der rote Einlauf (2) in den Beschich-
tungssto-Eingang (5) eingesetzt ist.
3. Überwurfmutter (6) am Rücklaufschlauch (7) auf den An-
schluss (8) schrauben .
4. Oberbehälter (9) auf Beschichtungssto-Eingang (5)
schrauben und handfest anziehen.
bei Oberbehälter mit Reinigerring (TopClean)Pkt. 5 und
6.
5. Reinigerring auf Oberbehälter aufstecken.
6. Rücklaufschlauch in Reinigerringanschluss einstecken
und Überwurfmutter festziehen.
2
5
6
1
4
3
9
8
7
7
8
11
10
