www.weg.net
Regulador automático de tensão – AVR-A-OPT-06 l 65
¹ Item não fornecido pela WEG, observar especificação de relação (PAR/1 ou PAR/5);
² Se não houver potenciômetro conectado, manter os terminais jumpeados (curto-circuitados);
³ Chave de 10A/250Vca para ligar e desligar o regulador.
* Tensões de linha do alternador, conforme a classe de realimentação e o nível de tensão de alimentação do regulador
(Tabela 4.1).
ATENÇÃO
1. Antes de conectar o regulador ao alternador
, verifique no manual de instalação, a tensão nominal de
referência;
2. Utilizando bobina auxiliar, o conector E3/4, referência do circuito do regulador, deve ser
obrigatoriamente o ponto comum entre bobina e alternador.
3.
Se a tensão de referência não for igual à tensão de saída do alternador, não efetuar as ligações sem
antes consultar a assistência técnica.

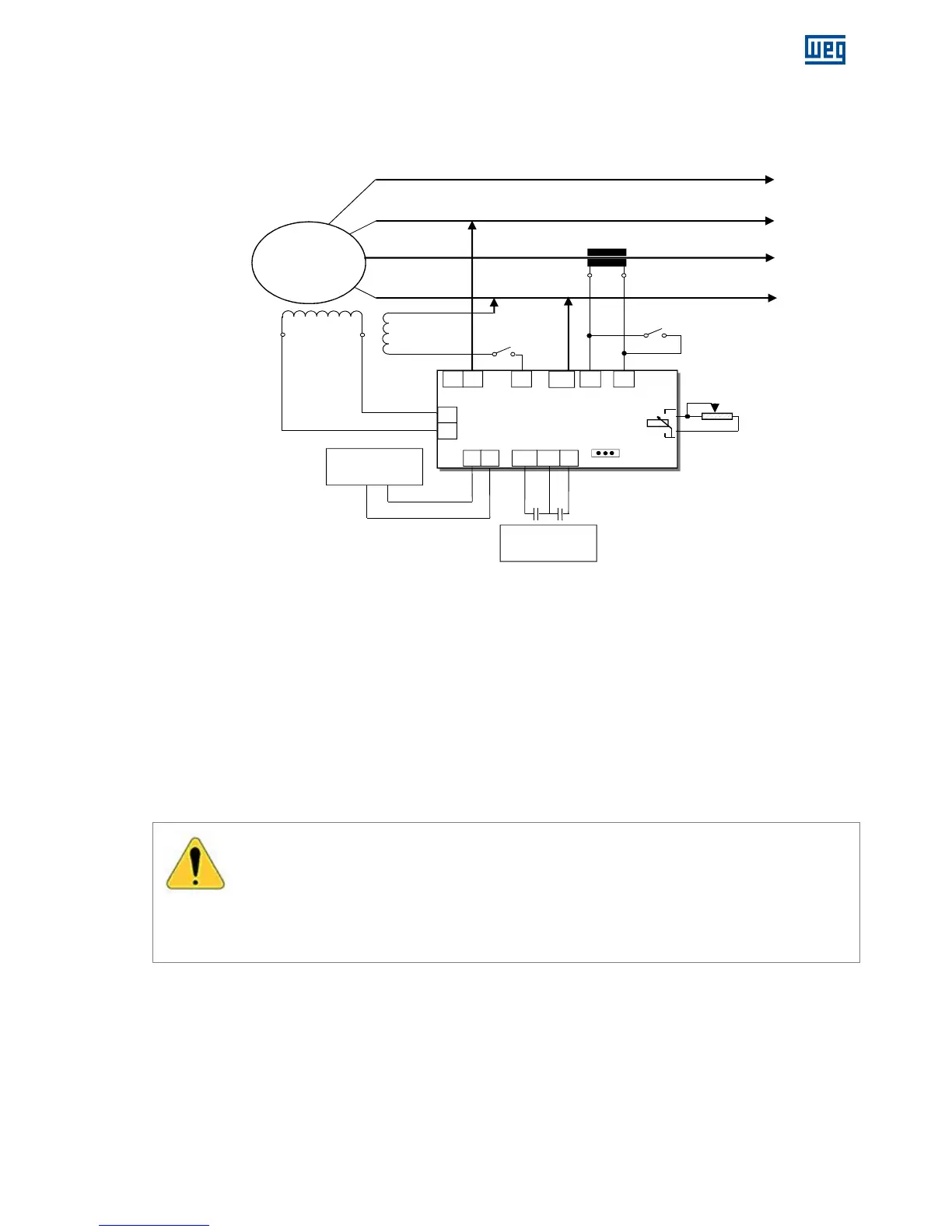

Tensão do Alternador
de 170 a 280 Vca
de 320 a 600 Vca
de 520 a 640 Vca (*)
N
R
S
T
TC de paralelismo relação In/x¹
Campo da
Excitatriz
F-
F+
Alternador
Potenciômetro de ajuste
externo de tensão¹ ²
(5k/3W)
Entrada
Analógica
Chave
Lig./desl³
Bobina
auxiliar
Chave singelo/paralelo¹
Aberta: paralelo; Fechada:
singelo
