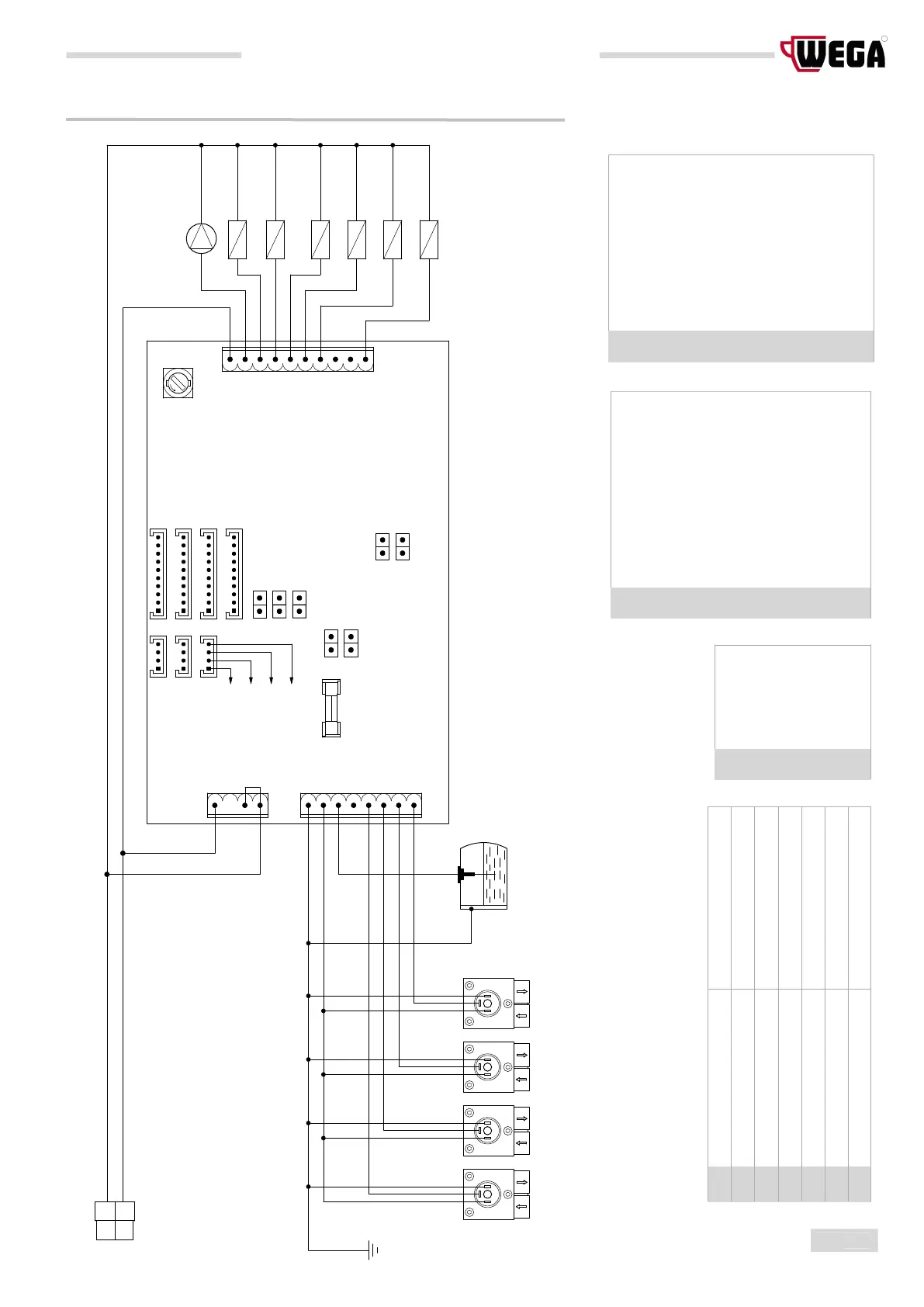

6.06 Electrical diagram code WY18090016-WY18090017
CAL Boiler
CT Power supply connector
CV1 Volumetric counter GR1
CV2 Volumetric counter GR2
CV3 Volumetric counter GR3
EV1 Solenoid valve GR1
EV2 Solenoid valve GR2
EV3 Solenoid valve GR3
EVC Boiler filling solenoid valve
EVT Tea solenoid valve
F2 Inlets fuse (500mA)
F4 Motor pump fuse (6.3A)
MP Pump
CT1 Push button panel connector GR1
CT2 Push button panel connector GR2
CT3 Push button panel connector GR3
CT4 Push button panel connector GR4
TE1 Tea dose
TE2 Not managed
CLS Serial connection
CN1 Power supply
CN2 Low voltage power supply
CN3 Service outputs connector
SL Boiler level probe
JP1
JP2
JP3
JP4
JP5
JP6
JP8
Serial connection enabled
Pre-infusion enabled
Dose programming enabled
Boiler filling with pump
Configuration “W”
Tea delivery with pump
Control D
Serial connection disabled
Pre-infusion disabled
Dose programming disabled
Boiler filling without pump
Configuration “C”
Tea delivery without pump
I/O Interface
JUMPER INSERTED JUMPER NOT INSERTED
BI White
BL Blue
GV Yellow-green
MA Brown
NE Black
RO Red
VE Green
