Print-no. 504 474 4
01/2017
Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
40
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten
HINWEIS!
Im Lieferumfang ekey sind Steuereinheit, Fingerscanner und Kabel Typ A „ekey
home integra“ enthalten. Zu weiteren Details bezüglich ekey home integra an Fa.
ekey (www.ekey.net) wenden.
3. Verbindung zwischen Steuereinheit ekey home integra 6 und Motorkasten EAV
4 herstellen. Hierzu bei dem im Lieferumfang enthaltenen 3 m Kabel integra-EAV
3 die Adern an Klemme X6 (siehe Detail A) anschließen. Danach den blauen Ste-
cker am Motorkasten einstecken.

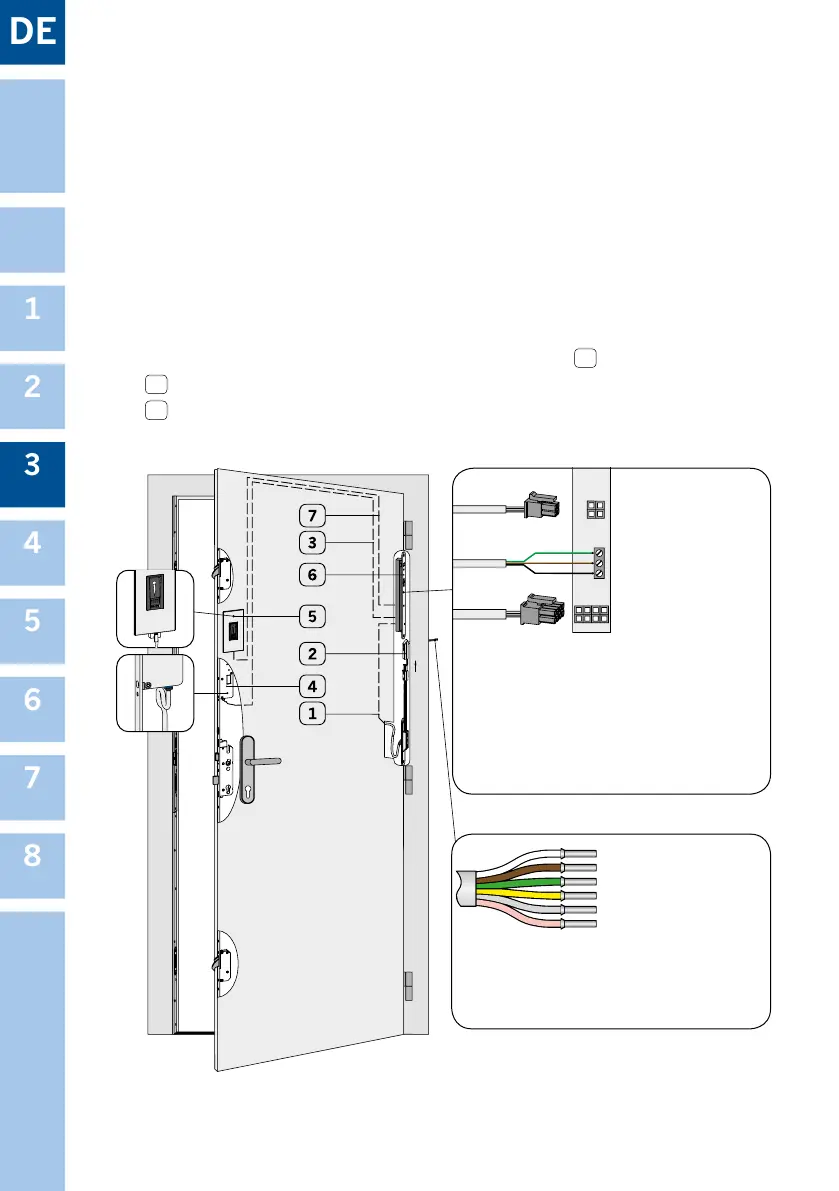

Abbildung 3.6.2-1: Montage blueMatic EAV und Fingerscanner ekey home integra (ügelseitig)
X6
X3
X1
1
2
3
Detail B: Anschlüsse Rahmenteil STV-KÜ-T1 RT Ka-
bel 4M bzw. Signalleitung Rahmennetzteil 12 V DC
Detail A: Klemmen an Steuereinheit ekey home integra
X1: Zuleitung
vom Flügelteil
Kabelübergang
STV-KÜ-T1 SET
FT INTEGR-EAV
zur Steuereinheit
mit 8-poligem
Stecker
grün/gelb = Ausgang Relais 2 bei integra 2
grau/rosa = Eingang für externen potentialfreien
Kontakt (z. B. Entriegeln per Gegen-
sprechanlage/Taster önen)
HINWEIS! max. 40 m verlängerbar
weiß + 12 V DC
braun 0 V
gelb
grün
grau
rosa
}
Relais 2
(bei Integra 2)
}
Öffnungssignal
extern
X3: Verbindung zum Fingerscanner von
Steuereinheit mit Stecker
X6: Schraubklemme, Verbindung zum
Motorschloss (Relais 1)
1 = weiß Versorgung +
2 = braun Versorgung -
3 = grün Schaltimpuls
