Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
41
Nr. Bezeichnung Nr. Bezeichnung
1
Flügelteil Kabelübergang STV-KÜ-T1 SET FT
INTEGR-EAV FT 1M + KAB 3M
*
5
Fingerscanner ekey home integra ***
2
Rahmenteil STV-KÜ-T1 RT Kabel 4M
6
Steuereinheit ekey home integra ***
3
Kabel integra-EAV (Länge 3 m) *
7
Kabel Typ „A“ ekey home integra
(Länge 2 m/4 m) ***
4
Motorkasten EAV **
*
im Lieferumfang Winkhaus STV-KÜ-T1 SET FT INTEGR-EAV FT 1M + KAB 3M
** im Lieferumfang Winkhaus, unmontiert, zur Nachrüstung mechanischer Verriegelungen
*** im Lieferumfang ekey home integra

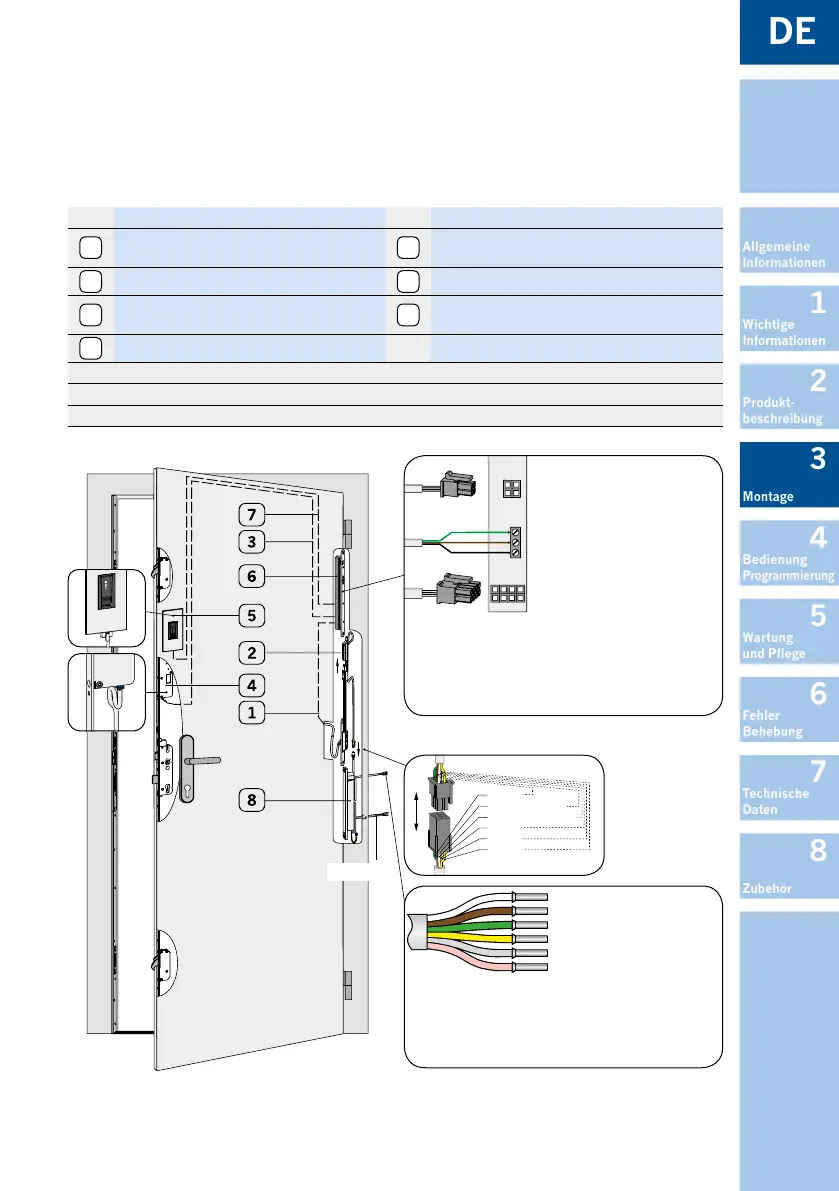

Abbildung 3.6.2-2: Montage blueMatic EAV und Fingerscanner ekey home integra und Rahmennetzteil
X6
X3
X1
1
2
3
Detail B: Anschlüsse Signaleingang Rahmennetzteil 12 V DC
Detail A: Klemmen an Steuereinheit ekey home integra
Detail C:
Steckverbindung
von Rahmenteil
STV-KÜ-T1 RT
KABEL 0,6M RNT
zum Rahmen-
netzteil 12 V DC
grün
weiß + 12 V DC
braun 0 V DC
rosa
grau
gelb
230 V AC
X1: Zuleitung vom Flügelteil
Kabelübergang STV-KÜ-T1
SET FT INTEGR-EAV zur
Steuereinheit mit 8-poli-
gem Stecker
X3: Verbindung zum Finger-
scanner von Steuereinheit
mit Stecker
X6: Schraubklemme, Verbin-
dung zum Motorschloss
(Relais 1)
1 = weiß Versorgung +
2 = braun Versorgung -
3 = grün Schaltimpuls
grün/gelb =
Ausgang Relais 2 bei integra 2
grau/rosa = Eingang für externen potentialfreien
Kontakt (z. B. Entriegeln per Gegen-
sprechanlage/Taster önen)
HINWEIS! max. 40 m verlängerbar
Keine Fremdspannung anschließen!
weiß + 12 V DC
braun 0 V
gelb
grün
grau
rosa
}
Relais 2
(bei Integra 2)
}
Öffnungssignal
extern
