Print-no. 504 474 4
01/2017
Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
44
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten

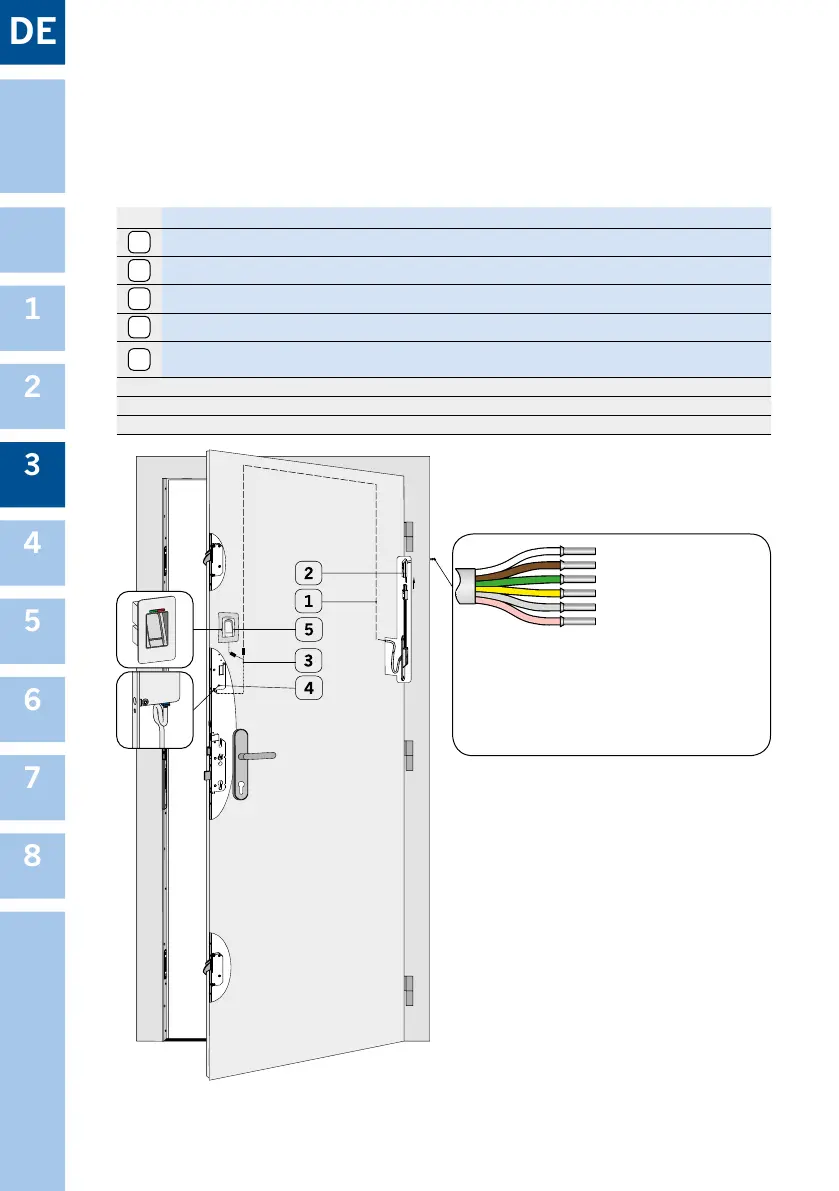

Abbildung 3.6.3-1: Montage blueMatic EAV in Verbindung mit ügelseitigen Zutrittskontrollen
(z. B. Fingerscanner IDENCOM BioKey INSIDE oder ekey home SE micro)
Nr. Bezeichnung
1
Flügelteil Kabelübergang KÜ-T1-ZK-FL FLÜGELTEIL-EAV *
2
Rahmenteil STV-KÜ-T1 RT Kabel 4M ***
3
Y-KABEL ZK FLÜGEL-EAV (Länge 0,5 m) *
4
Motorkasten EAV **
5
Zutrittskontrollsystem (z. B. Fingerscanner IDENCOM BioKey INSIDE mit Black Box oder ekey home SE
micro mit Micro Steuerung)
* im Lieferumfang Winkhaus STV-KÜ-T1 SET FT ZK-EAV FT 4M + KA 3,5M
** im Lieferumfang Winkhaus, unmontiert, zur Nachrüstung mechanischer Verriegelungen
*** Rahmenteil separat bestellen
gelb/grau = Ausgang Signal für Drehtüröner
(optional), nur bei Motorkasten „Drehtür“
grün/weiß = Eingang für externen potentialfreien
Kontakt (z. B. Entriegeln per Gegen-
sprechanlage/Taster önen)
HINWEIS! max. 40 m verlängerbar
Detail A: Anschlüsse Rahmenteil STV-KÜ-T1 RT
Kabel 4M bzw. Signalleitung Rahmennetzteil 12 V DC
weiß + 12 V DC
braun 0 V
gelb
grün Önungssignal extern
grau
rosa (nicht belegt)
}
Signal Drehtüröffner
