Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
45

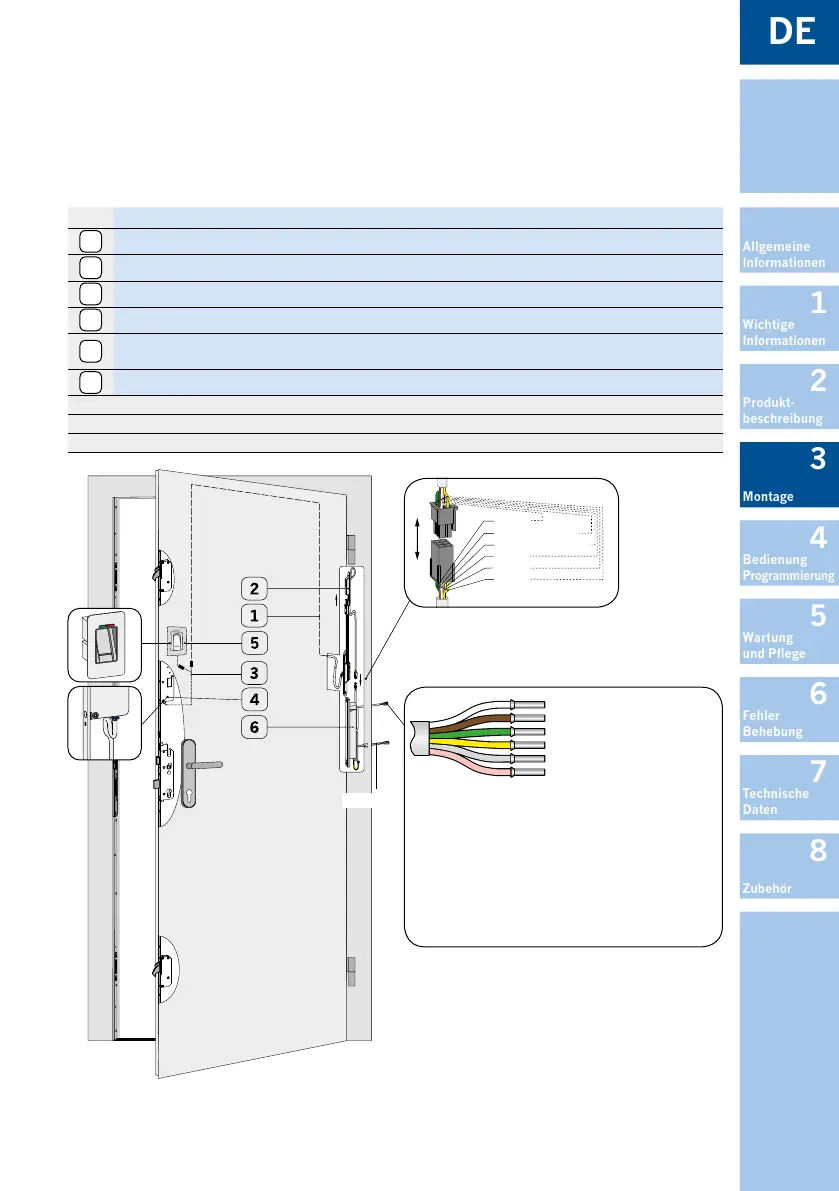

Abbildung 3.6.3-2: Montage blueMatic EAV in Verbindung mit ügelseitigen Zutrittskontrollen
(z. B. Fingerscanner IDENCOM BioKey INSIDE oder ekey home SE micro) und Rahmennetzteil
grün
weiß + 12 V DC
braun 0 V DC
rosa
grau
gelb
230 V AC
Detail A: Anschlüsse Signaleingang Rahmennetz-
teil 12 V DC
Detail B: Steckverbindung von Rahmenteil STV-
KÜ-T1 RT KABEL 0,6M RNT zum Rahmennetzteil
12 V DC
Keine Fremdspannung anschließen!
gelb/grau = Ausgang Signal für Drehtüröner
(optional), nur bei Motorkasten „Drehtür“
grün/weiß = Eingang für externen potentialfreien
Kontakt (z. B. Entriegeln per Gegen-
sprechanlage/Taster önen)
HINWEIS! max. 40 m verlängerbar
weiß + 12 V DC
braun 0 V
gelb
grün Önungssignal extern
grau
rosa (nicht belegt)
}
Signal Drehtüröffner
Nr. Bezeichnung
1
Flügelteil Kabelübergang KÜ-T1-ZK-FL FLÜGELTEIL-EAV *
2
Rahmenteil STV-KÜ-T1 RT KABEL 0,6M RNT ***
3
Y-KABEL ZK FLÜGEL-EAV (Länge 0,5 m) *
4
Motorkasten EAV **
5
Zutrittskontrollsystem (z. B. Fingerscanner IDENCOM BioKey INSIDE mit Black Box oder ekey home SE
micro mit Micro Steuerung)
6
Rahmennetzteil STV-NETZTEIL RAHM. 12 V DC 1,5 A
* im Lieferumfang Winkhaus STV-KÜ-T1 SET FT ZK-EAV FT 4M + KA 3,5M
** im Lieferumfang Winkhaus, unmontiert, zur Nachrüstung mechanischer Verriegelungen
*** Rahmenteil separat bestellen
