Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
47

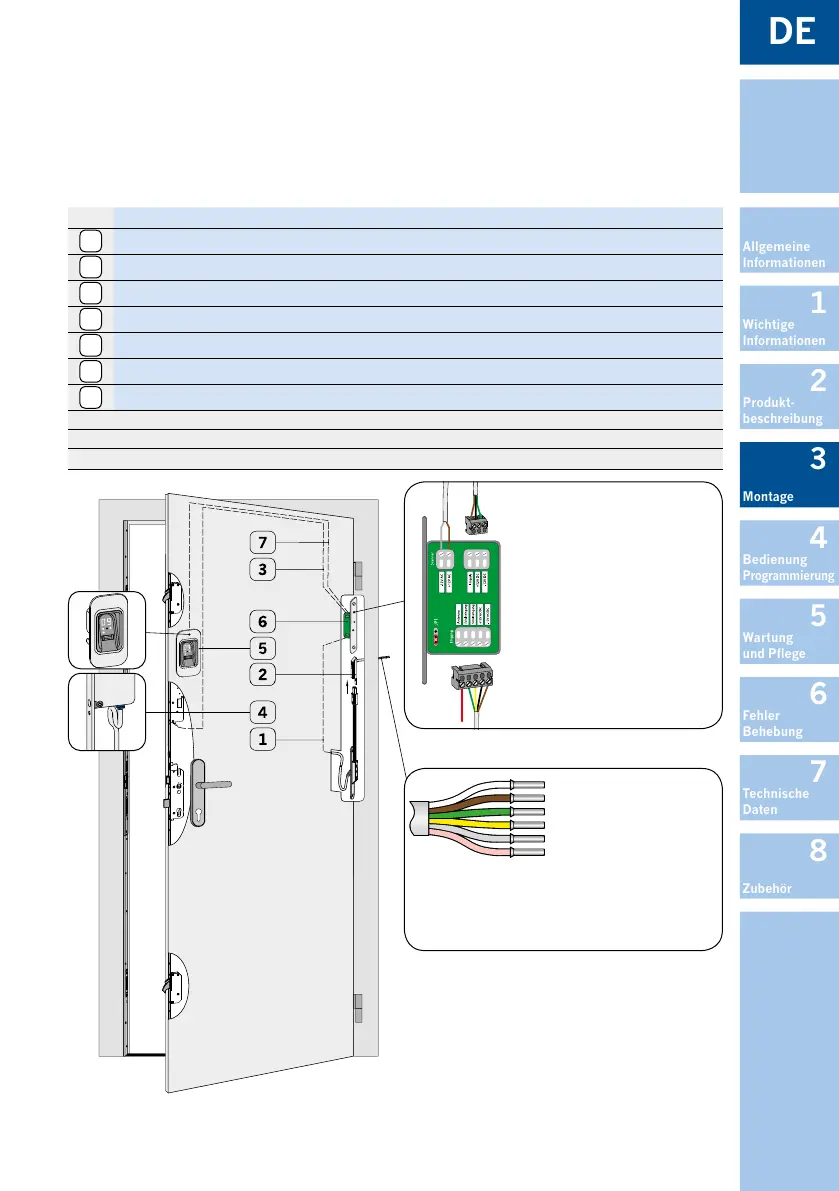

Abbildung 3.6.4-1: Montage blueMatic EAV und Fingerscanner Sommer ENTRAsys FD (ügelseitig)
Nr. Bezeichnung
1
Flügelteil Kabelübergang KÜ-T1-SOMMER-EAV * (mit 5-poligem Stecker für Empfänger ENTRAsys FD)
2
Rahmenteil STV-KÜ-T1 RT Kabel 4M
3
Anschlusskabel 3 m, 3-adrig für Motor * (mit 3-poligem Stecker für Empfänger ENTRAsys FD)
4
Motorkasten EAV **
5
Fingerscanner ENTRAsys FD (oder andere Zutrittskontrollen Firma Sommer) ***
6
Empfänger ENTRAsys FD (Firma Sommer) ***
7
Verbindungskabel von Empfänger zu Fingerscanner ENTRAsys FD (Firma Sommer) ***
* im Lieferumfang Winkhaus STV-KÜ-T1 SET FT ZK-SO+EAV FT 1M + KABEL 3M
** im Lieferumfang Winkhaus, unmontiert, zur Nachrüstung mechanischer Verriegelungen
***
im Lieferumfang Sommer
Detail A: ENTRAsys FD Empfänger
B2
B1
B3
B1:
Verbindung von Flügelteil
Kabelübergang zu ENTRA-
sys FD Empfänger
(steckerfertig, 5-polig)
B2: Verbindung von ENTRAsys
FD Empfänger zum Motor-
kasten EAV (steckerfertig,
3-polig)
B3: Verbindung von ENTRAsys
FD Empfänger zum Finger-
scanner ENTRAsys FD
(steckerfertig)
grün/gelb =
Eingang für externen potentialfreien
Kontakt (z. B. Entriegeln per Gegen-
sprechanlage/Taster önen)
HINWEIS! max. 40 m verlängerbar
Detail B: Anschlüsse Rahmenteil STV-KÜ-T1 RT Ka-
bel 4M bzw. Signalleitung Rahmennetzteil 12 V DC
weiß + 12 V DC
braun 0 V
gelb
grün
grau
rosa
}
Öffnungssignal extern
