DE
Print-no. 504 474 4
01/2017
Montage-, Bedienungs- und Wartungs-
anleitung blueMatic EAV
48
Aug. Winkhaus GmbH & Co. KG · Berkeser Str. 6 · D-98617 Meiningen www.winkhaus.de
Technische Änderungen vorbehalten

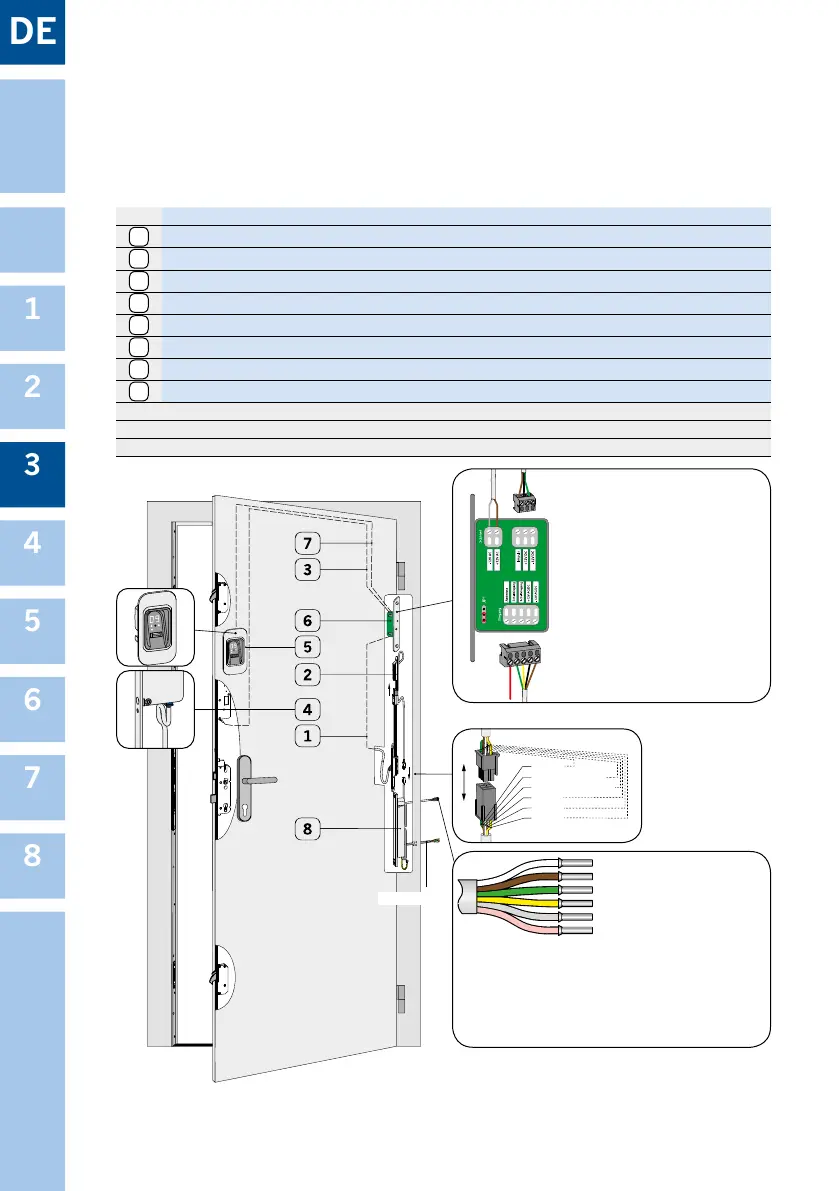

Abbildung 3.6.4-2: Montage blueMatic EAV und Fingerscanner Sommer ENTRAsys FD und Rahmennetzteil
Nr. Bezeichnung
1
Flügelteil Kabelübergang KÜ-T1-SOMMER-EAV * (mit 5-poligem Stecker für Empfänger ENTRAsys FD)
2
Rahmenteil STV-KÜ-T1 RT KABEL 0,6M RNT ***
3
Anschlusskabel 3 m, 3-adrig für Motor * (mit 3-poligem Stecker für Empfänger ENTRAsys FD)
4
Motorkasten EAV **
5
Fingerscanner ENTRAsys FD (oder andere Zutrittskontrollen Firma Sommer)
6
Empfänger ENTRAsys FD (Firma Sommer)
7
Verbindungskabel von Empfänger zu Fingerscanner ENTRAsys FD (Fa. Sommer)
8
Rahmennetzteil STV-NETZTEIL RAHM. 12 V DC 1,5 A
* im Lieferumfang Winkhaus STV-KÜ-T1 SET FT ZK-SO+EAV FT1M+KABEL3M
** im Lieferumfang Winkhaus, unmontiert, zur Nachrüstung mechanischer Verriegelungen
*** Rahmenteil separat bestellen
Detail A: ENTRAsys FD Empfänger
B2
B1
B3
B1:
Verbindung von Flügelteil
Kabelübergang zu ENTRA-
sys FD Empfänger
(steckerfertig, 5-polig)
B2: Verbindung von ENTRAsys
FD Empfänger zum Motor-
kasten EAV (steckerfertig,
3-polig)
B3: Verbindung von ENTRAsys
FD Empfänger zum Finger-
scanner ENTRAsys FD
(steckerfertig)
Detail B: Anschlüsse Signaleingang Rahmennetz-
teil 12 V DC
grün
weiß + 12 V DC
braun 0 V DC
rosa
grau
gelb
230 V AC
Detail C: Steckver-
bindung von Rah-
menteil STV-KÜ-T1
RT KABEL 0,6M
RNT zum Rahmen-
netzteil 12 V DC
grün/gelb = Eingang für externen potentialfreien
Kontakt (z. B. Entriegeln per Gegen-
sprechanlage/Taster önen)
HINWEIS! max. 40 m verlängerbar
weiß + 12 V DC
braun 0 V
gelb
grün
grau
rosa
}
Öffnungssignal extern
Keine Fremdspannung anschließen!
