Kleinkreiselpumpe / Small centrifugal pump
Baureihe 21 / Type series 21
Betriebsanleitung / Manual
101 Inlinegehäuse 161 Gehäusedeckel
230.1 Laufrad 411 Dichtring
412 Runddichtring 412.2 Runddichtring
412.3 Runddichtring 433.5 Gleitringdichtung kpl.
507 Spritzring 554.4 Unterlegscheibe
800 Motor 901.5 Sechskantschraube
903 Verschlussschr. kpl. 910 Zylinders. m. Schlitz
920.6 Sechskantmutter 922 Laufradmutter
101 Inline casing 161 Casing cover
230.1 Impeller 411 Joint ring
412 O-ring 412.2 O-ring
412.3 O-ring 433.5 Mechanical seal
507 Thrower 554.4 Washer
800 Motor 901.5 Hexagon head screw
903 Screwed plug 910 Socket head screw
920.6 Hexagon nut 922 Impeller nut

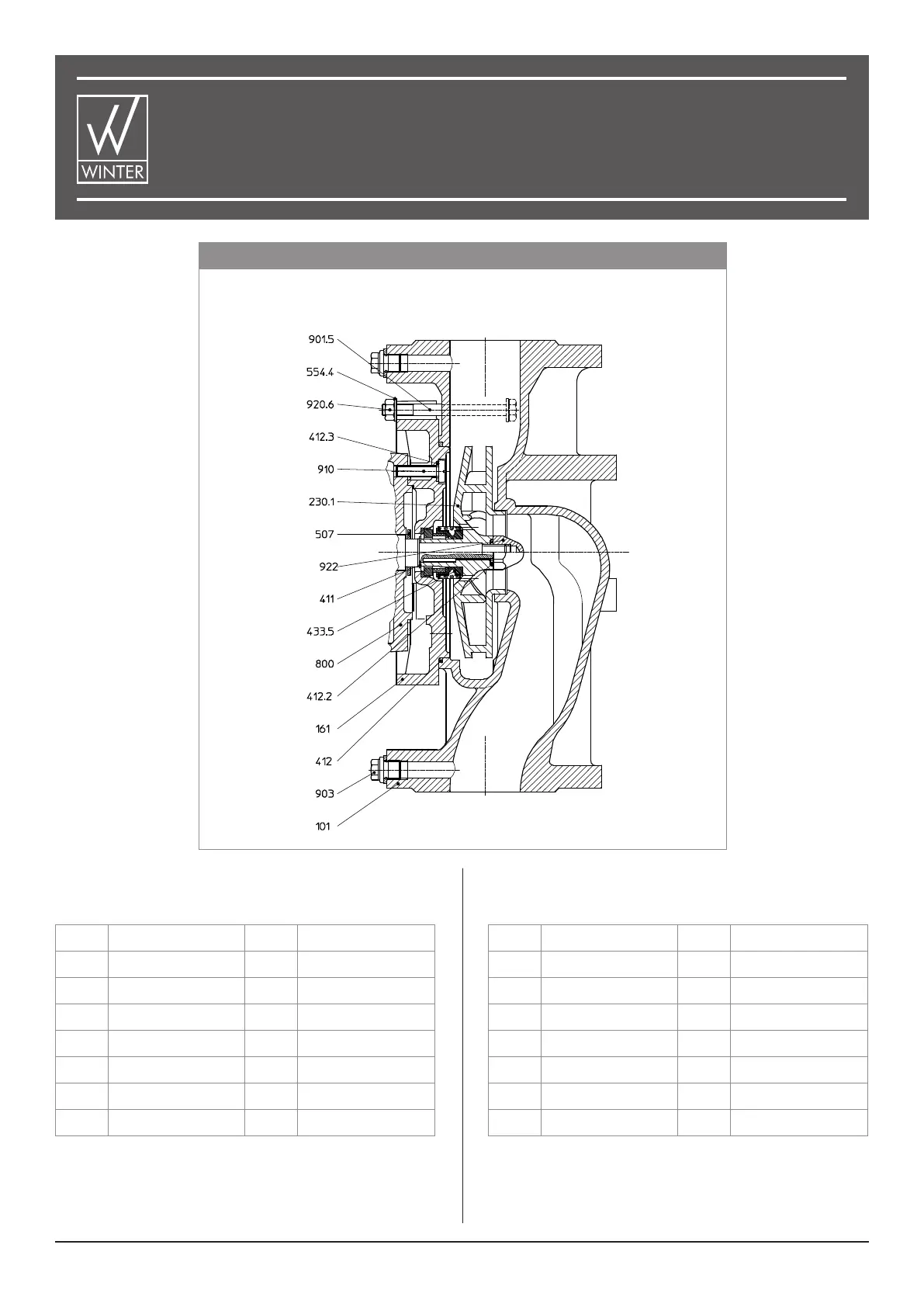

Ersatzteilliste 21-50/0.IM
W21.05.120 (Ausführung Flansche)
Spare part list 21-50/0.IM
W21.05.120 (Execution flange)
21-50/0.IM
