Kleinkreiselpumpe / Small centrifugal pump
Baureihe 21/ Type series 21
Betriebsanleitung / Manual
101 Druckgehäuse 161 Gehäusedeckel
230.1 Laufrad 411 Dichtring
411.1 Dichtring 412 Runddichtring
412.2 Runddichtring 412.3 Runddichtring
433.5 Gleitringdichtung kpl. 507 Spritzring
554.4 Unterlegscheibe 800 Motor
901.5 Sechskantschraube 910 Zylinders. m. Schlitz
912 Entleerungsstopfen 920.6 Sechskantmutter
922 Laufradmutter
101 Delivery casing 161 Casing cover
230.1 Impeller 411 Joint ring
411.1 Joint ring 412 O-ring
412.2 O-ring 412.3 O-ring
433.5 Mechanical seal 507 Thrower
554.4 Washer 800 Motor
901.5 Hexagon head screw 910 Socket head screw
912 Drain plug 920.6 Hexagon nut
922 Impeller nut

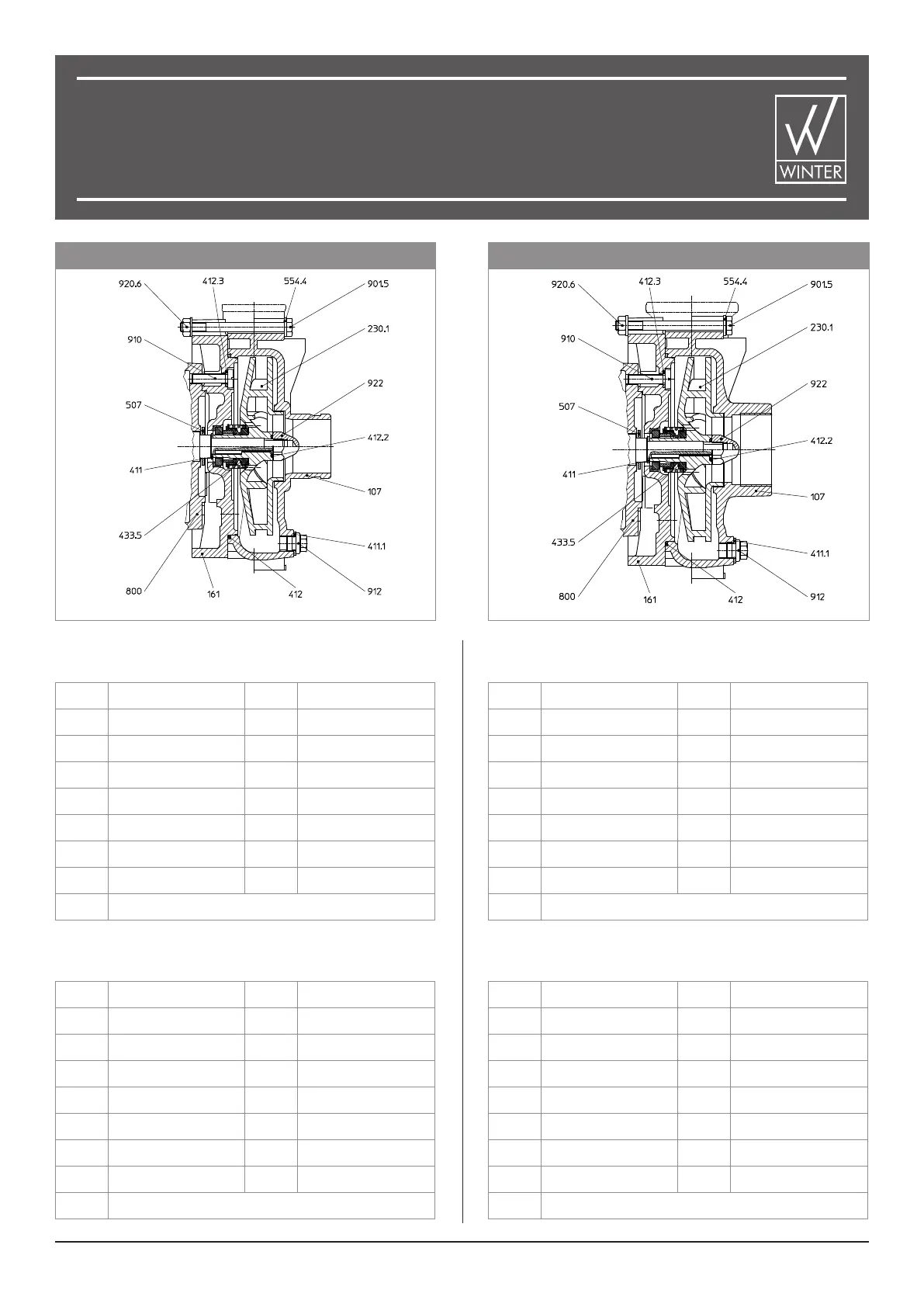

Ersatzteilliste 21-50/0.
W21.05.118 (Ausführung Tülle)
Spare part list 21-50/0.
W21.05.118 (Execution nozzle)
101 Druckgehäuse 161 Gehäusedeckel
230.1 Laufrad 411 Dichtring
411.1 Dichtring 412 Runddichtring
412.2 Runddichtring 412.3 Runddichtring
433.5 Gleitringdichtung kpl. 507 Spritzring
554.4 Unterlegscheibe 800 Motor
901.5 Sechskantschraube 910 Zylinders. m. Schlitz
912 Entleerungsstopfen 920.6 Sechskantmutter
922 Laufradmutter
Ersatzteilliste 21-50/0.G
W21.05.117 (Ausführung Gewinde)
101 Delivery casing 161 Casing cover
230.1 Impeller 411 Joint ring
411.1 Joint ring 412 O-ring
412.2 O-ring 412.3 O-ring
433.5 Mechanical seal 507 Thrower
554.4 Washer 800 Motor
901.5 Hexagon head screw 910 Socket head screw
912 Drain plug 920.6 Hexagon nut
922 Impeller nut
Spare part list 21-50/0.G
W21.05.117 (Execution threads)
21-50/0. 21-50/0.G
