Kleinkreiselpumpe / Small centrifugal pump
Baureihe 21 / Type series 21
Betriebsanleitung / Manual
101 Inlinegehäuse 161 Gehäusedeckel
230.1 H-Laufrad 411 Dichtring
412 Runddichtring 433.5 Gleitringdichtung
507 Spritzring 554.4 Unterlegscheibe
800 Motor 902.5 Stiftschraube
902.7 Stiftschraube 912 Entleerungsstopfen
920.1 Sechskantmutter 920.6 Sechskantmutter
922 Laufradmutter 934 Federscheibe
940 Passfeder
101 Inline casing 161 Casing cover
230.1 Impeller 411 Joint ring
412 O-ring 433.5 Mechanical seal
507 Thrower 554.4 Washer
800 Motor 902.5 Stud bolt
902.7 Stud bolt 912 Drain plug
920.1 Hexagon nut 920.6 Hexagon nut
922 Impeller nut 934 Spring lock washer
940 Key

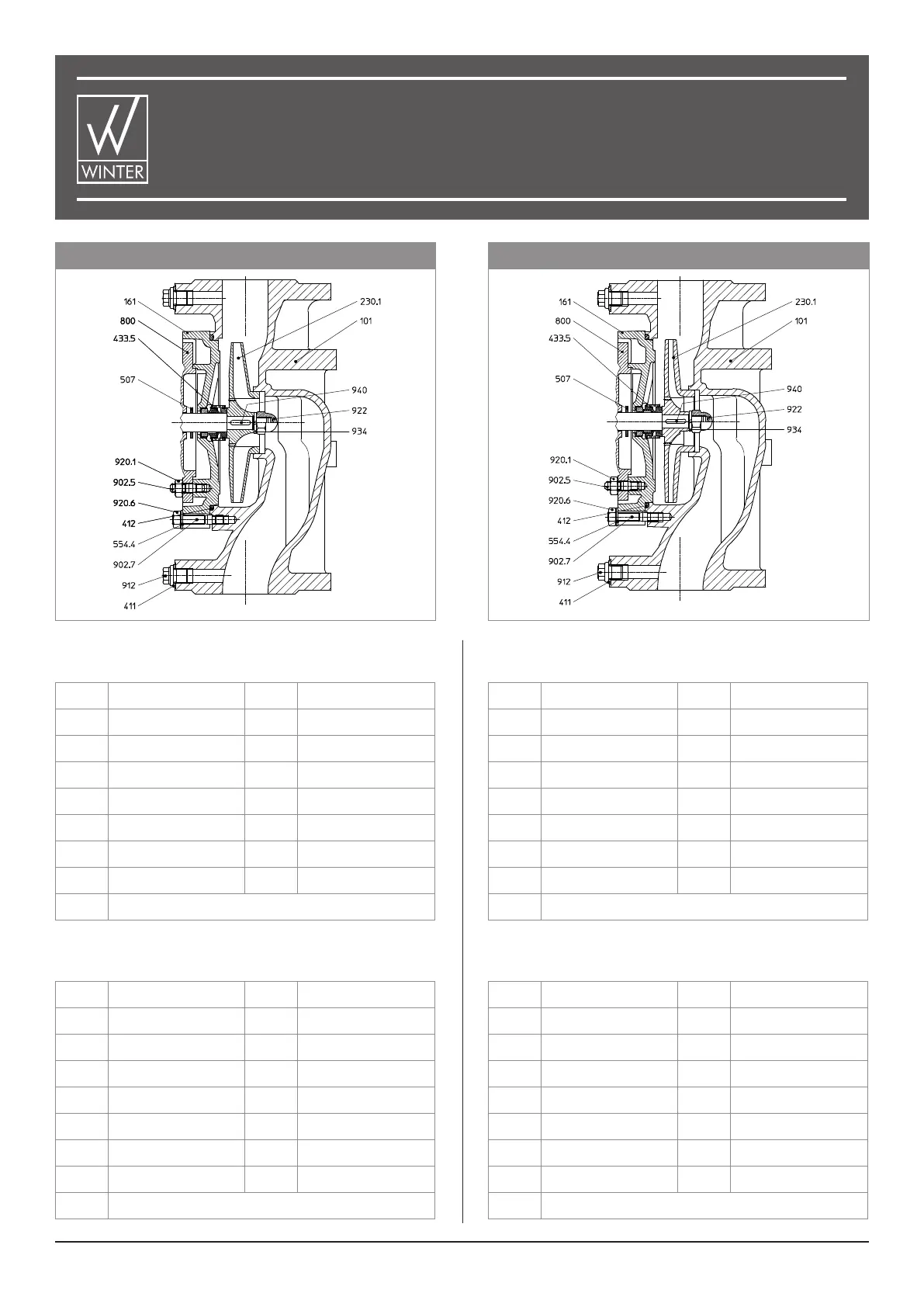

Ersatzteilliste 21-41/0.H IM
W21.04.215
Spare part list 21-41/0.H IM
W21.04.215
101 Inlinegehäuse 161 Gehäusedeckel
230.1 K-Laufrad 411 Dichtring
412 Runddichtring 433.5 Gleitringdichtung
507 Spritzring 554.4 Unterlegscheibe
800 Motor 902.5 Stiftschraube
902.7 Stiftschraube 912 Entleerungsstopfen
920.1 Sechskantmutter 920.6 Sechskantmutter
922 Laufradmutter 934 Federscheibe
940 Passfeder
Ersatzteilliste 21-41/0.K IM
W21.04.213
101 Inline casing 161 Casing cover
230.1 Impeller 411 Joint ring
412 O-ring 433.5 Mechanical seal
507 Thrower 554.4 Washer
800 Motor 902.5 Stud bolt
902.7 Stud bolt 912 Drain plug
920.1 Hexagon nut 920.6 Hexagon nut
922 Impeller nut 934 Spring lock washer
940 Key
Spare part list 21-41/0.K IM
W21.04.213
21-41/0.H IM 21-41/0.K IM
