RX-V1700/DSP-AX1700
12
RX-V1700/
DSP-AX1700

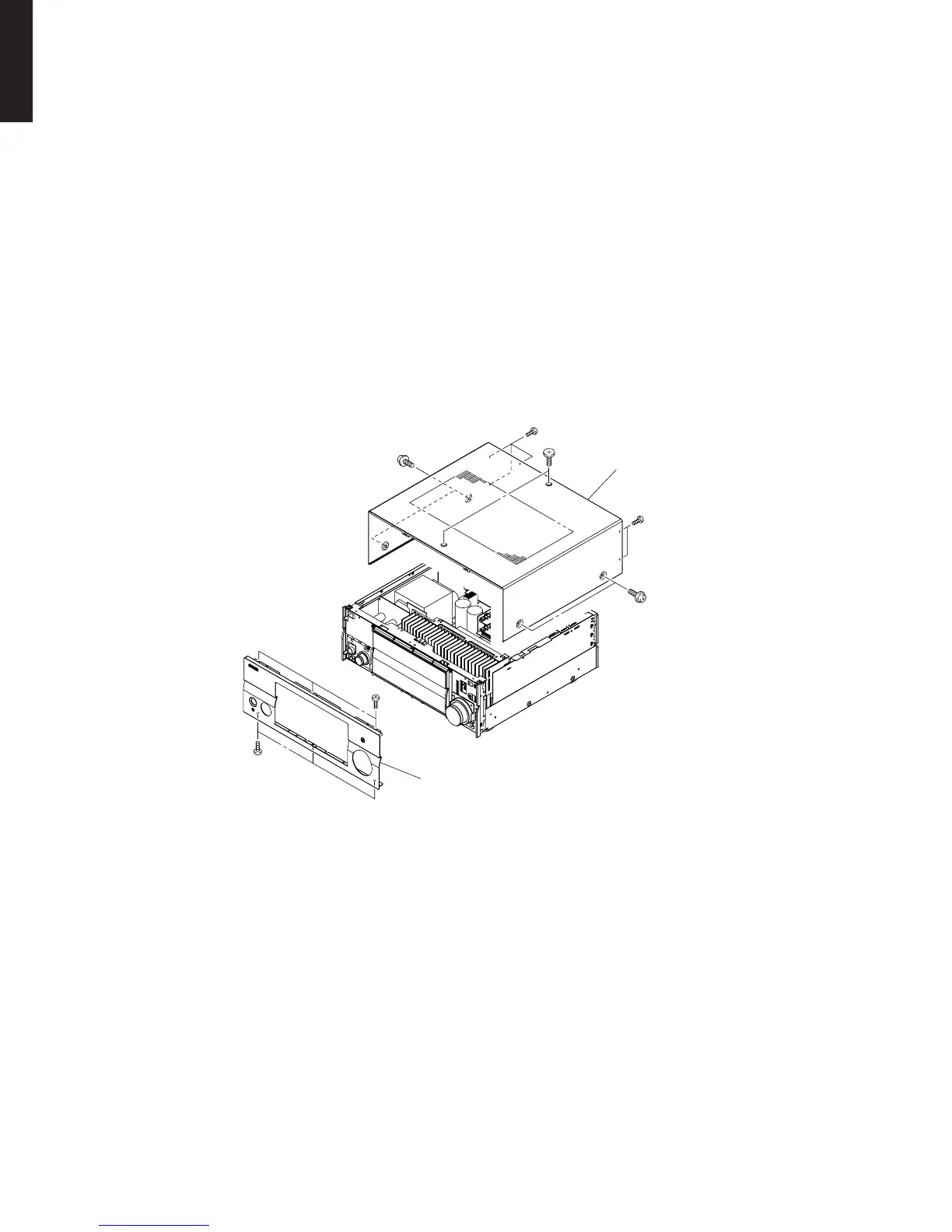

Fig. 1
■ DISASSEMBLY PROCEDURES/分解手順
1
3
3
2
2
4
4
Top cover
トップカバー
Front panel
フロントパネル
（番号順に部品を取り外してください。）
AC電源コンセントから、電源コードを抜いてください。
1. トップカバーの外し方
a.
1
のネジ2本、
2
のネジ4本、
3
のネジ5本を外します。
（Fig.1）
b. トップカバーを後方へスライドさせ、取り外します。
（Fig.1）
2. フロントパネルの外し方
4
のネジ6本を外し、フロントパネルを前方に外しま
す。（Fig.1）
(Remove parts in the order as numbered.)
Disconnect the power cable from the AC outlet.
1. Removal of Top Cover
a. Remove 2 screws (1), 4 screws (2) and 5 screws (3).
(Fig. 1)
b. Slide the top cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel
Remove 6 screws (4) and then remove the front panel
unit forward. (Fig. 1)
3. サブシャーシユニットの外し方
a.
5
のプッシュリベット4本を外し、サイドプレートL/R
を取り外します。（Fig.2）
b.
6
のネジ1本、
7
のネジ2本、
8
のネジ3本を外します。
（Fig.2）
c. CB12、CB805-CB807、CB970、CB971を外します。
（Fig.3）
d. サブシャーシを前方に取り外します。（Fig.2）
3. Removal of Sub Chassis Unit
a. Remove 4 push rivets (5) and then remove the side
plates L/R. (Fig. 2)
b. Remove 1 screws (6), 2 screws (7) and 3 screws (8).
(Fig. 2)
c. Remove CB12, CB805-807, CB970 and CB971. (Fig. 3)
d. Remove the sub chassis unit forward. (Fig. 2)
