RX-V1700/DSP-AX1700
34
RX-V1700/
DSP-AX1700
Segment conditions of the FL driver and the FL tube
are checked by turning ON and OFF all segments.
Next, the operation of the FL driver is checked by using
the dimmer control. Then a short between segments
next to each other is checked by turning ON and OFF
all segments alternately (in lattice). (In the above ex-
ample, the segments in the second row from the top
are shorted.)
8. FL/OSD CHECK
Use this program to check the FL display section and
image control section. When checking the image con-
trol section, prepare a monitor, HDMI cable, compo-
nent video cable, S video cable and video pin cable
and connect them.
Using the sub-menu operation, the display status of
the FL display section and image control section varies
as shown below.
For audio signal processing, use EFFECT OFF (L/R
output by using ANALOG MAIN BYPASS).
全セグメント消灯・全セグメント点灯によりFLドライ
バー、FL管のセグメントの不良を確認します。
次に、ディマーコントロールによってFLドライバーの
動作チェックを行います。
さらに全セグメントを交互（格子状）に点灯/消灯するこ
とで、隣り合うセグメントのショートをチェックしま
す。
8. FL/OSDCHECK
FL表示部と映像制御部のチェックプログラムです。映
像制御部をチェックする場合には、モニター、HDMI
ケーブル、Ｄ端子ケーブル、コンポーネントビデオ
ケーブル、Sビデオケーブル、ビデオ用ピンケーブルを
準備し接続します。
サブメニュー操作により、FL表示部と映像制御部の表
示状態が以下のように連動して変わります。
オーディオ信号処理はEFFECTOFF（ANALOGMAIN
BYPASSでL/Rを出力）です。

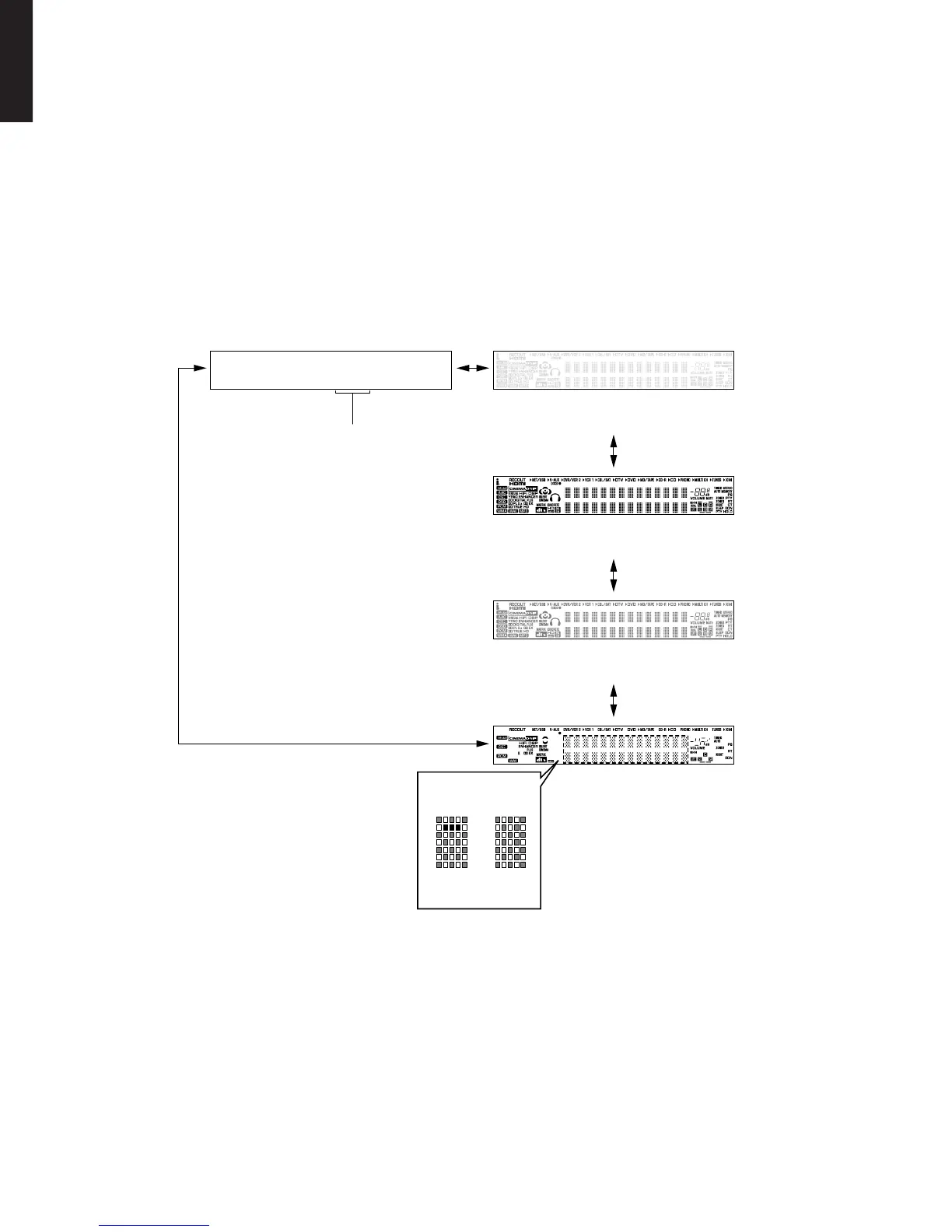

FL表示部のチェックChecking FL display section
VSYNC check
映像情報確認
All segments OFF
全セグメント消灯
All segments ON (dimmer 100%)
全セグメント点灯（ディマー100%）
All segments ON (dimmer 50%)
全セグメント点灯（ディマー50%）
Lighting of segments
in lattice
セグメント格子状点灯
Lighting in lattice
格子状点灯
Normal
正常
Short
ショート
INPUT:DVD
NONE (No signal) /50Hz/60Hz
8.FL/OSD CHECK
VSYNC:NONE
