Yamaha DSP-AX1700 User Manual

RX-V1700/DSP-AX1700
17
RX-V1700/
DSP-AX1700

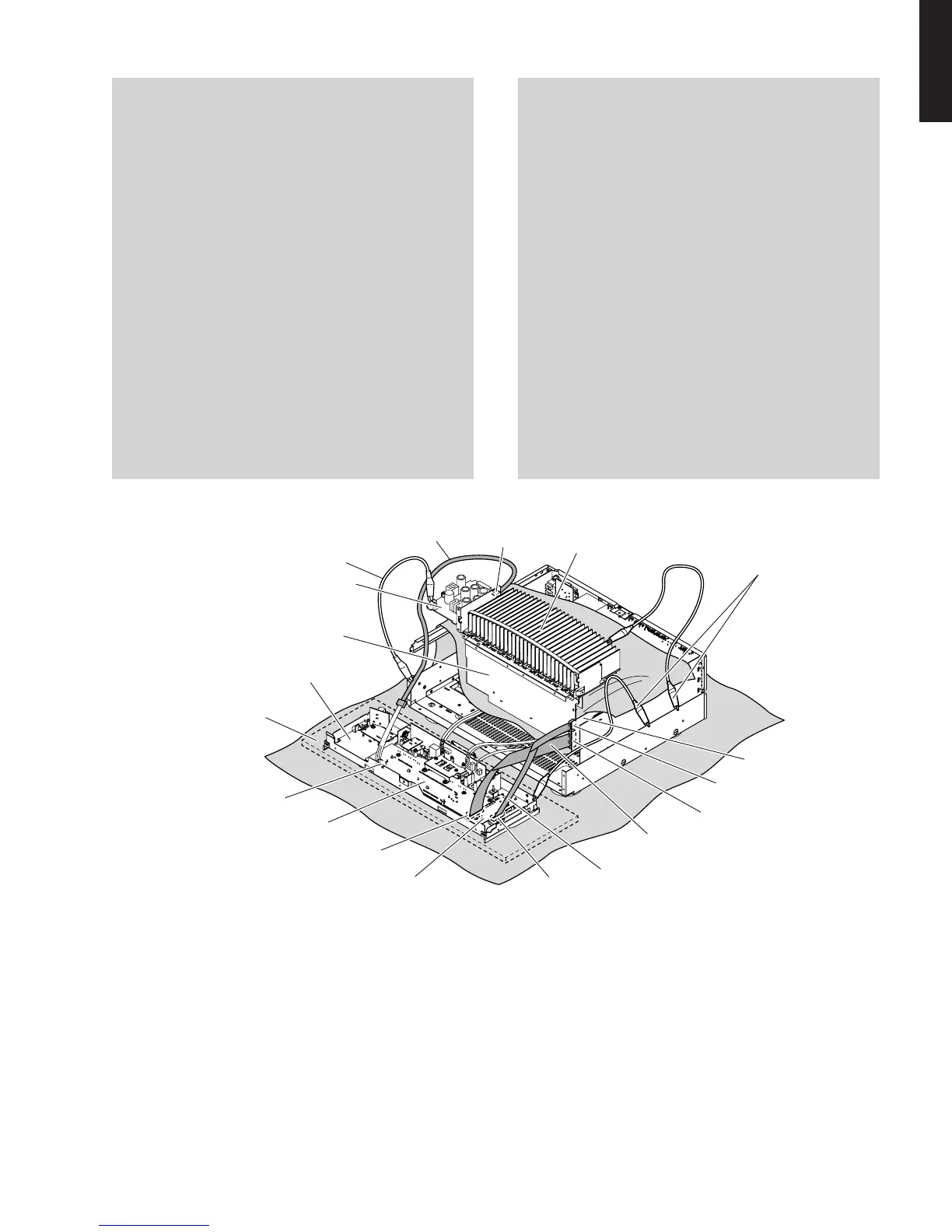

Fig. 10
CB12
W9001
CB901
CB971
CB970
CB803
MF115500
MF126500
POWER (1) P.C.B.
OPERATION (2) P.C.B.
Sub chassis unit
サブシャーシユニット
FL (2) P.C.B.
FL (1) P.C.B.
Rubber sheet and cloth
ゴムシートと布
Ground lead
アース線
Ground lead
アース線
Amp unit
アンプユニット
MF405400
MAIN (1) P.C.B.
アンプユニットをチェックをする場合には：
・ サブシャーシユニットをゴムシートと布の上に置きま
す。（Fig.10）
・ アンプユニットはヒートシンクといっしょに立てて
チェックします。（Fig.10）
・ 外したケーブル（コネクター）をすべて接続します。た
だし次の区間は、サービス用延長ケーブルを使用して
ください。
FL（1）P.C.B.CB901FL（2）P.C.B.CB970：
MF126500（26P、500mm）
FL（2）P.C.B.CB971OPERATION（2）P.C.B.CB803：
MF115500（15P、500mm）
FL（1）P.C.B.W9001POWER（1）P.C.B.CB12：
MF405400（5P、400mm）
・ フラットケーブルを接続する際、極性に注意してくだ
さい。
・ 本機ではサブシャーシユニットおよびアンプユニット
のアースが本機に接続されています。サブシャーシユ
ニットおよびアンプユニットを本機より取り外した場
合は、リード線等でアースを本機に接続してくださ
い。（Fig.10）
When checking the Amp Unit:
• Place the sub chassis unit on top of the rubber sheet
and cloth. (Fig. 10)
• Put the amp unit together with the heat sink upright
and check. (Fig. 10)
• Reconnect all cables (connectors) that have been dis-
connected. Be sure to use the extension cable before
servicing the following section.
FL (1) P.C.B. CB901_FL (2) P.C.B. CB970:
MF126500 (26P, 500mm)
FL (2) P.C.B. CB971_OPERATION (2) P.C.B. CB803:
MF115500 (15P, 500mm)
FL (1) P.C.B. W9001_POWER (1) P.C.B. CB12:
MF405400 (5P, 400mm)
• When connecting the flexible flat cable, be careful
with polarity.
• In main unit, the ground of sub chassis unit and amp
unit is connected to the main unit. When this sub
chassis unit and amp unit are removed from main unit,
connect the ground to the main unit, using a ground
lead or such. (Fig. 10)
