CÁRTER Y CONJUNTO DEL CIGÜEÑAL

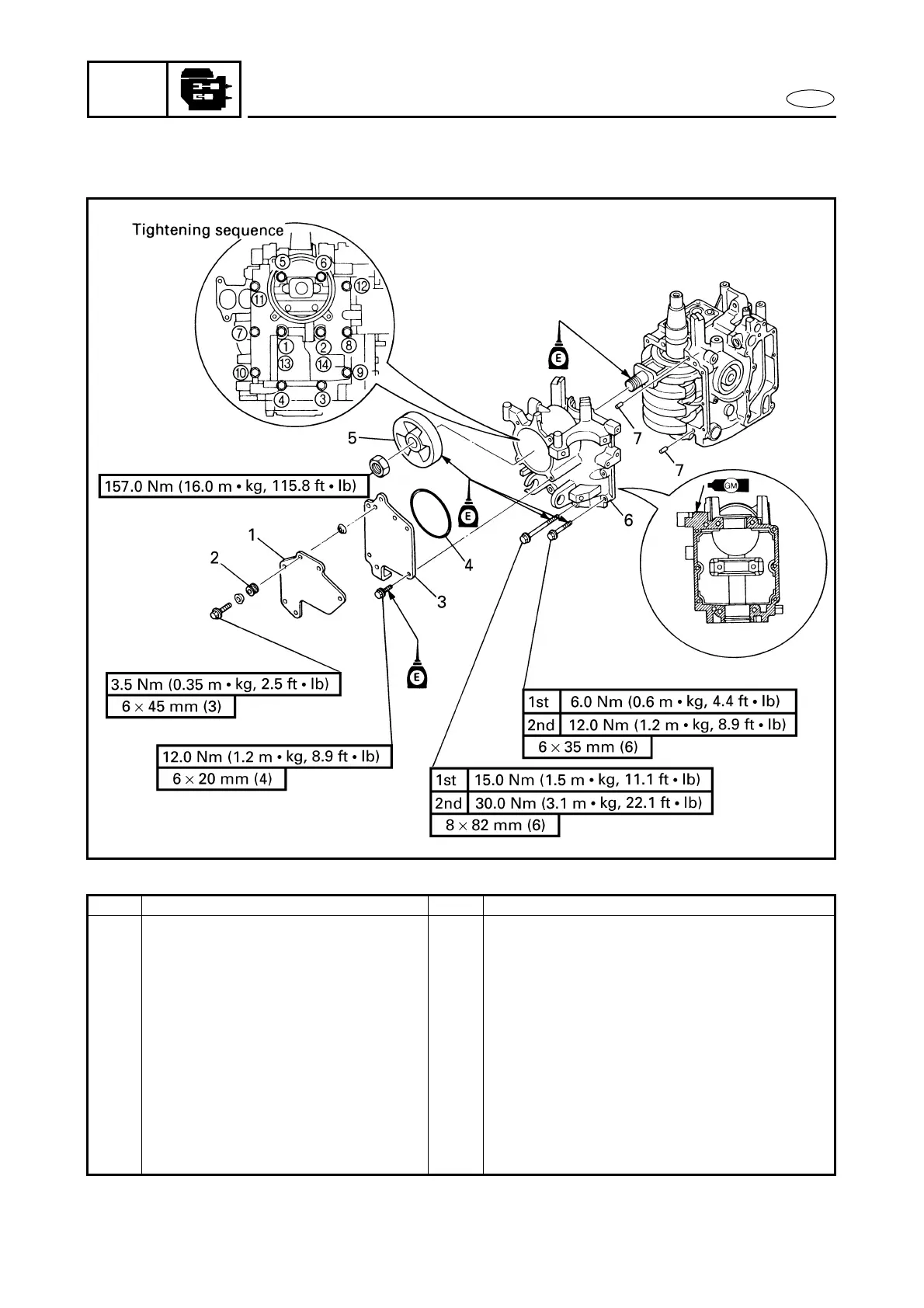

DIAGRAMA DETALLADO
GRÁFICA DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCIÓN DEL CÁRTER Siga los “Pasos” de la izquierda para la extracción.
Unidad del motor Consulte la sección “UNIDAD DEL MOTOR”.
Estator Consulte la sección “ESTATOR Y CORREA DE DISTRI-
BUCIÓN”.
Unidad eléctrica Consulte la sección “UNIDAD ELÉCTRICA”.
1 Ménsula 1
2 Anillo protector 3
3 Cubierta del cilindro del pistón 1
4 Junta tórica 1
5 Pistón del equilibrador 1
6 Cárter 1
7 Pasador hendido 2
Para la instalación, invierta los pasos de la extracción.
