STEUERHALTERUNG

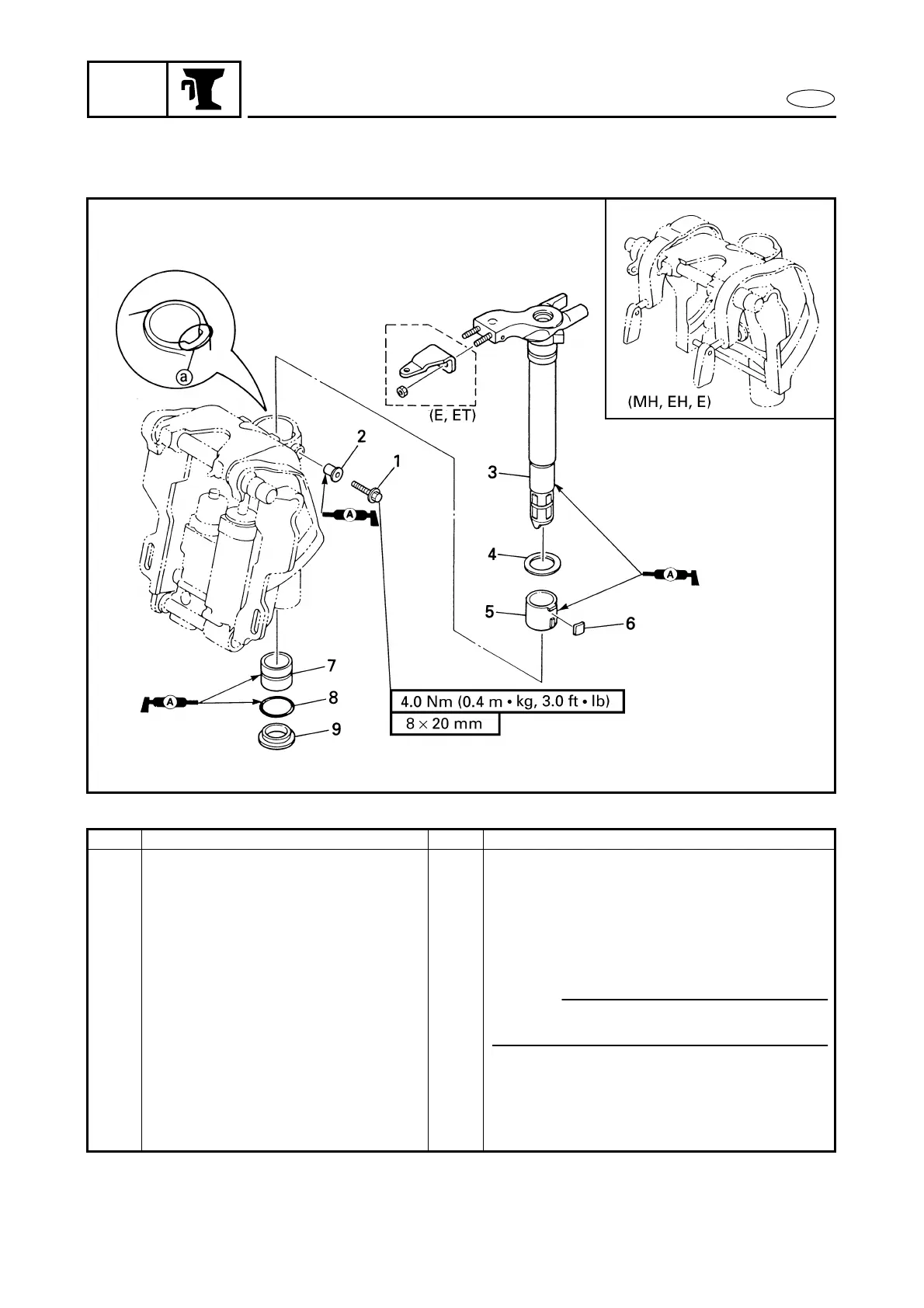

EXPLOSIONSZEICHNUNG
AUSBAU- UND EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Anzahl Wartungspunkte
STEUERHALTERUNG AUSBAUEN Ausbau in der angegebenen Reihenfolge durch-
führen.
Shaft-Baugruppe Siehe “SHAFT-BAUGRUPPE”.
1 Schraube 1
2 Gummidichtung 1
3 Steuerhalterung 1
4 Unterlegscheibe 1
5 Buchse 1
6 Paßkeil 1
7 Buchse 1
8 O-Ring 1 42,8 × 3,2 mm
9 Buchse 1
Der Einbau erfolgt in umgekehrter Reihenfolge.
HINWEIS:
Die Nase der Buchse in die Nut a der Drehhalte-
rung einsetzen.
