7-
ES
BRKT
20
SOPORTE DE LA CAÑA DEL TIMON

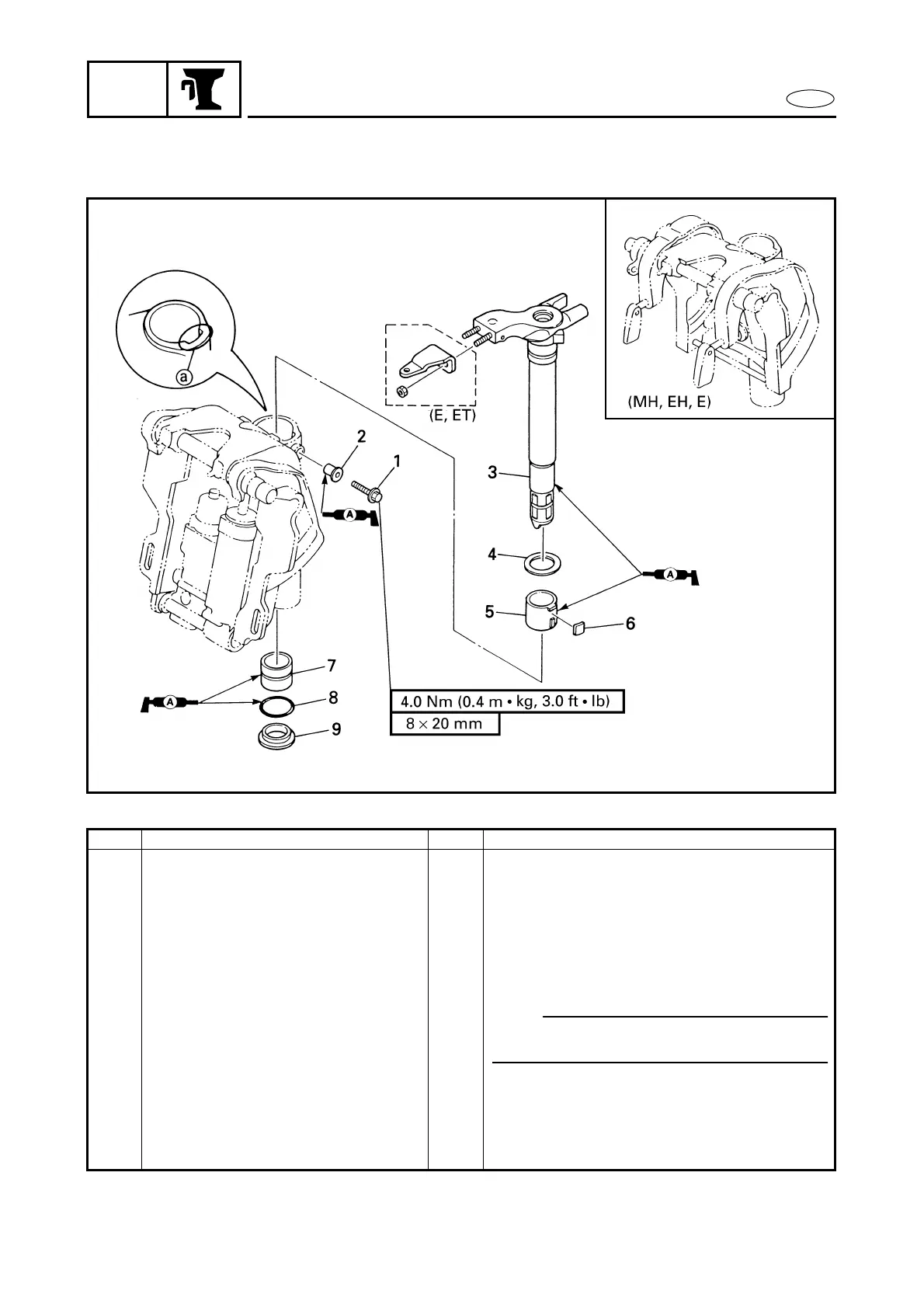

DIAGRAMA DETALLADO
GRAFICÁ DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCION DEL SOPORTE DE LA
CAÑA DEL TIMON
Siga los “Pasos” de la izquierda para la extracción.
Conjunto de la caja superior Consulte la sección “CONJUNTO DE LA CAJA SUPE-
RIOR”.
1 Perno 1
2 Sello de goma 1
3 Soporte de la caña del timon 1
4 Arandela 1
5 Buje 1
6 Chaveta recta 1
7 Buje 1
8 Junta tórica 1 42,8 × 3,2 mm
9 Buje 1
Para la instalación, invierta los pasos de la extracción.
NOTA:
Alinee el saliente del buje con la ranura a de la ménsula de
giro.
SOPORTE DE LA CAÑA DEL TIMON
10
