RACCORD DE CARBURANT, FILTRE A CARBURANT ET POMPE DE CARBURANT

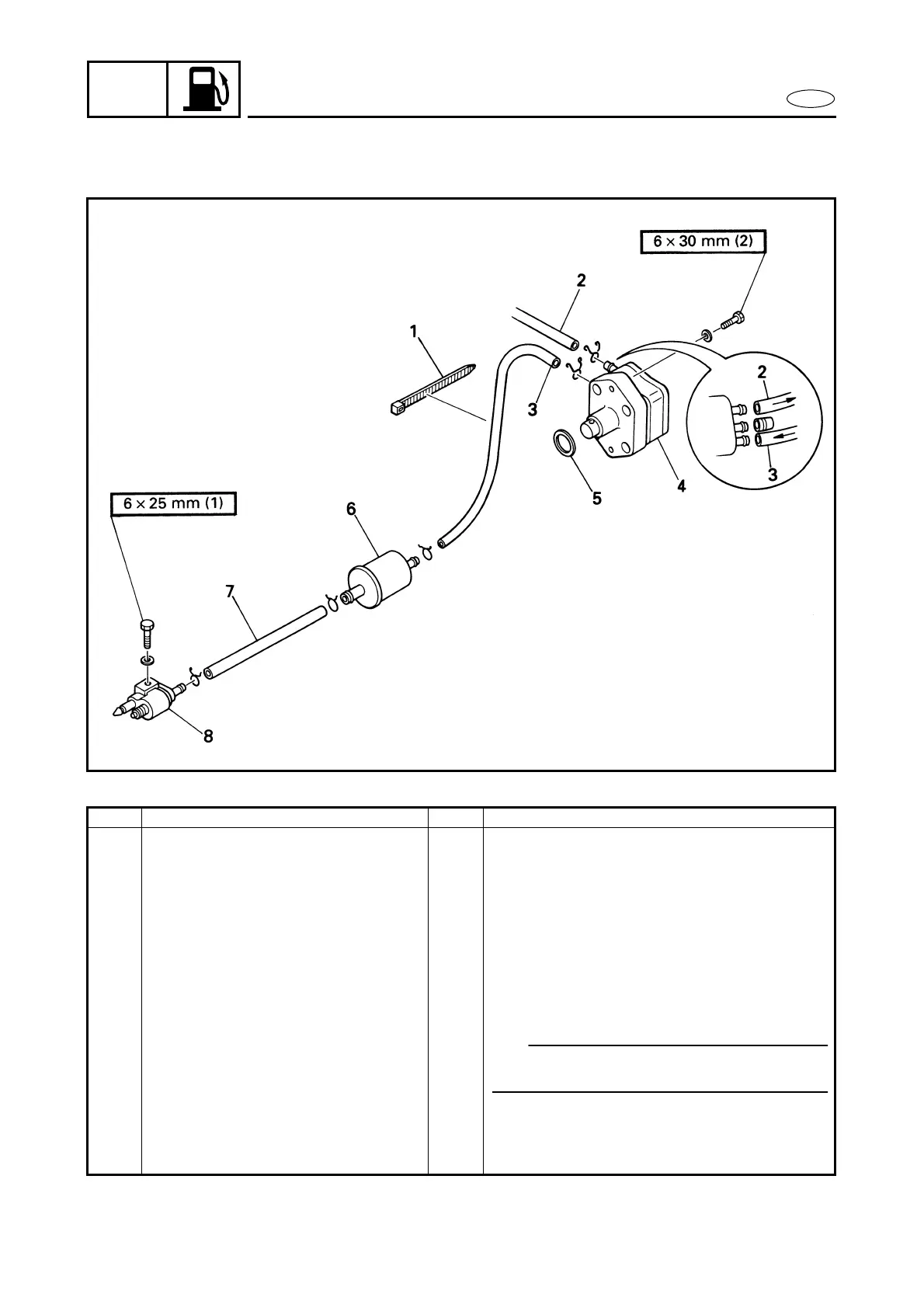

VUE EN ECLATE
RACCORD DE CARBURANT, FILTRE A
CARBURANT ET POMPE DE CARBURANT
1
TABLEAU DE DEPOSE ET D’INSTALLATION
Etape Procédé/nom de pièce Q’té Remarques particulières
DEPOSE DE RACCORD DE
CARBURANT, DE FILTRE DE
CARBURANT ET DE POMPE DE
CARBURANT
Suivre l’“étape” de gauche pour la dépose.
1 Lien en plastique 1 Avec le reniflard du carter d’huile
2 Flexible de carburant
(pompe de carburant-carburateur)
1
3 Flexible de carburant (filtre à
carburant - pompe de carburant)
1
4 Pompe de carburant 1
5 Joint torique 1
6 Filtre à carburant 1
7 Flexible de carburant (raccord de
carburant - filtre à carburant)
1
8 Raccord de carburant 1
Pour l’installation, inverser les étapes de la dépose.
N.B.:
Diriger le côté collerette du filtre à carburant vers le raccor
de carburant.
