KRAFSTOFFANSCHLUSS, KRAFTSTOFFILTER UND KRAFTSTOFFPUMPE

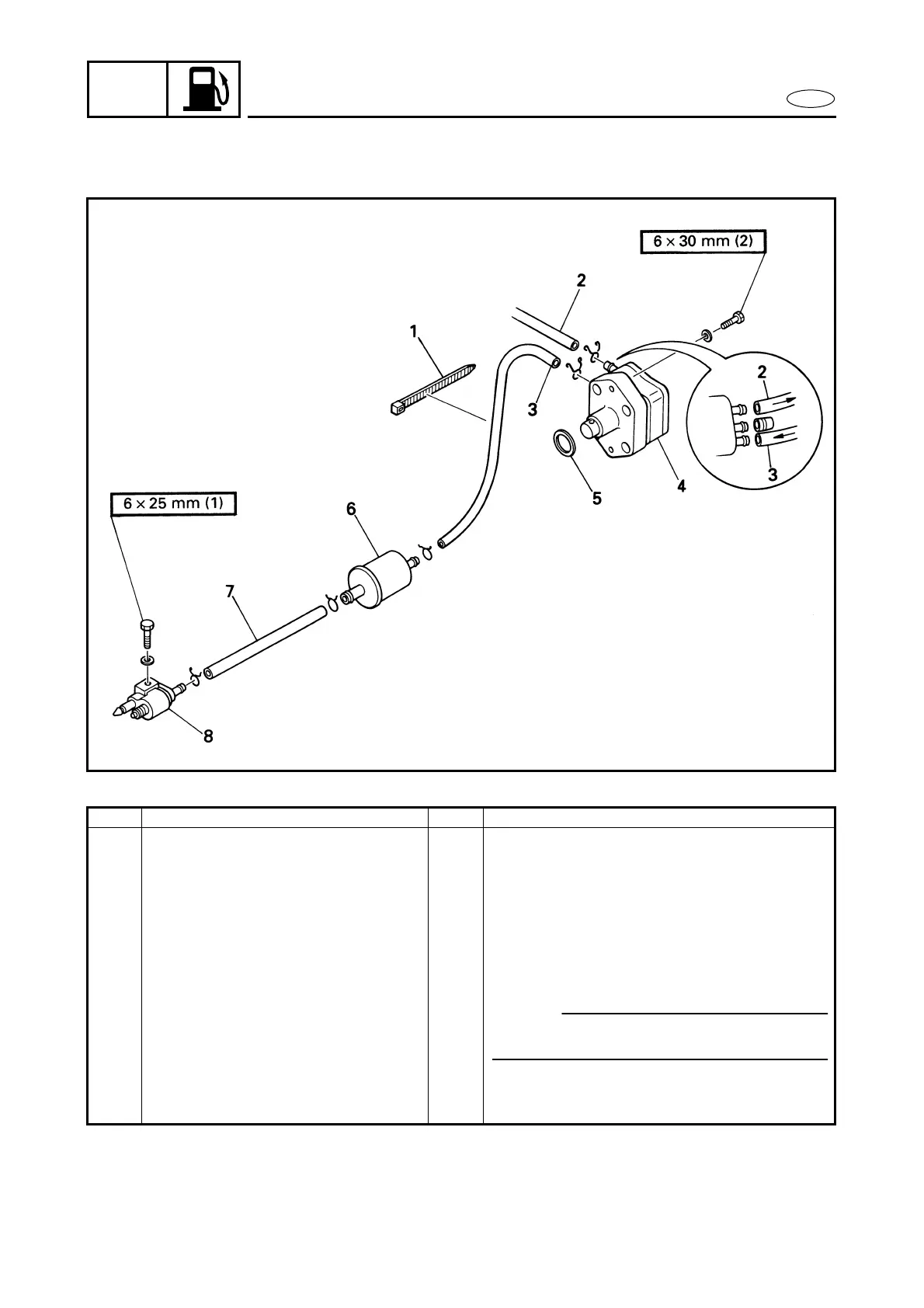

EXPLOSIONSZEICHNUNG
KRAFSTOFFANSCHLUSS, KRAFTSTOFFILTER UND
KRAFTSTOFFPUMPE
1
AUSBAU- UND EINBAUTABELLE
Schritt Verfahren/Teilebezeichnung Anzahl Wartungspunkte
KRAFSTOFFANSCHLUSS,
KRAFTSTOFFILTER UND
KRAFTSTOFFPUMPE AUSBAUEN
Ausbau in der angegebenen Reihenfolge durch-
führen.
1 Plastik-Kabelbinder 1 Mit dem Ölwannen-Belüftungsschlauch
2 Kraftstoffschlauch (zwischen Kraftstoff-
pumpe und Vergaser)
1
3 Kraftstoffschlauch (Filter-Pumpe) 1
4 Kraftstoffpumpe 1
5 O-Ring 1
6 Kraftstoffilter 1
7 Kraftstoffschlauch (Anschluß-Filter) 1
8 Kraftstoffanschluß 1
Der Einbau erfolgt in umgekehrter Reihenfolge.
HINWEIS:
Die Flanschseite des Kraftstoffilters muß zum
Kraftstoffanschluß zeigen.
