FUEL
3
JUNTA, FILTRO Y BOMBA DE COMBUSTIBLE

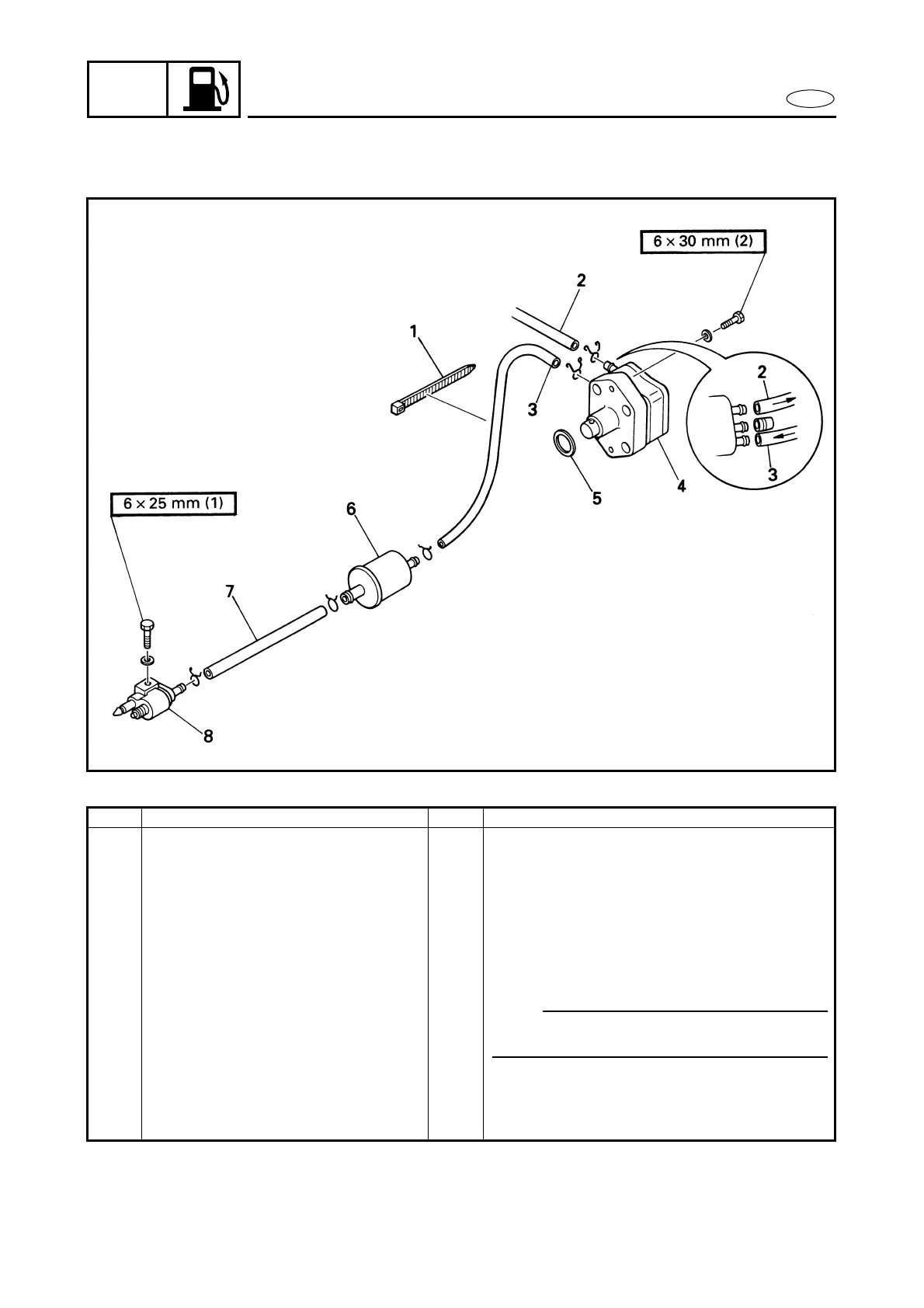

DIAGRAMA DETALLADO
JUNTA, FILTRO Y BOMBA DE COMBUSTIBLE
1
GRÁFICA DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCION DE LA JUNTA, FILTRO Y
BOMBA DE COMBUSTIBLE
Siga los “Pasos” de la izquierda para la extracción.
1 Fijador de bloqueo plástico 1 Con la manguera del respiradero del depósito de aceite.
2 Manguera de combustible
(bomba de combustible al carburador)
1
3 Manguera de combustible
(filtro de combustible a bomba de combustible)
1
4 Bomba de combustible 1
5 Junta tórica 1
6 Filtro de combustible 1
7 Manguera de combustible
(junta de combustible-filtro de combustible)
1
8 Junta de combustible 1
Para la instalación, invierta los pasos de la extracción.
NOTA:
El lado de la brida del filtro de combustible debe quedar ori
entado hacia la junta de combustible.
