ELEC
BOITIER CDI COMMANDE PAR PRESSION ABSOLUE DE LA TUBULURE
D’ADMISSION

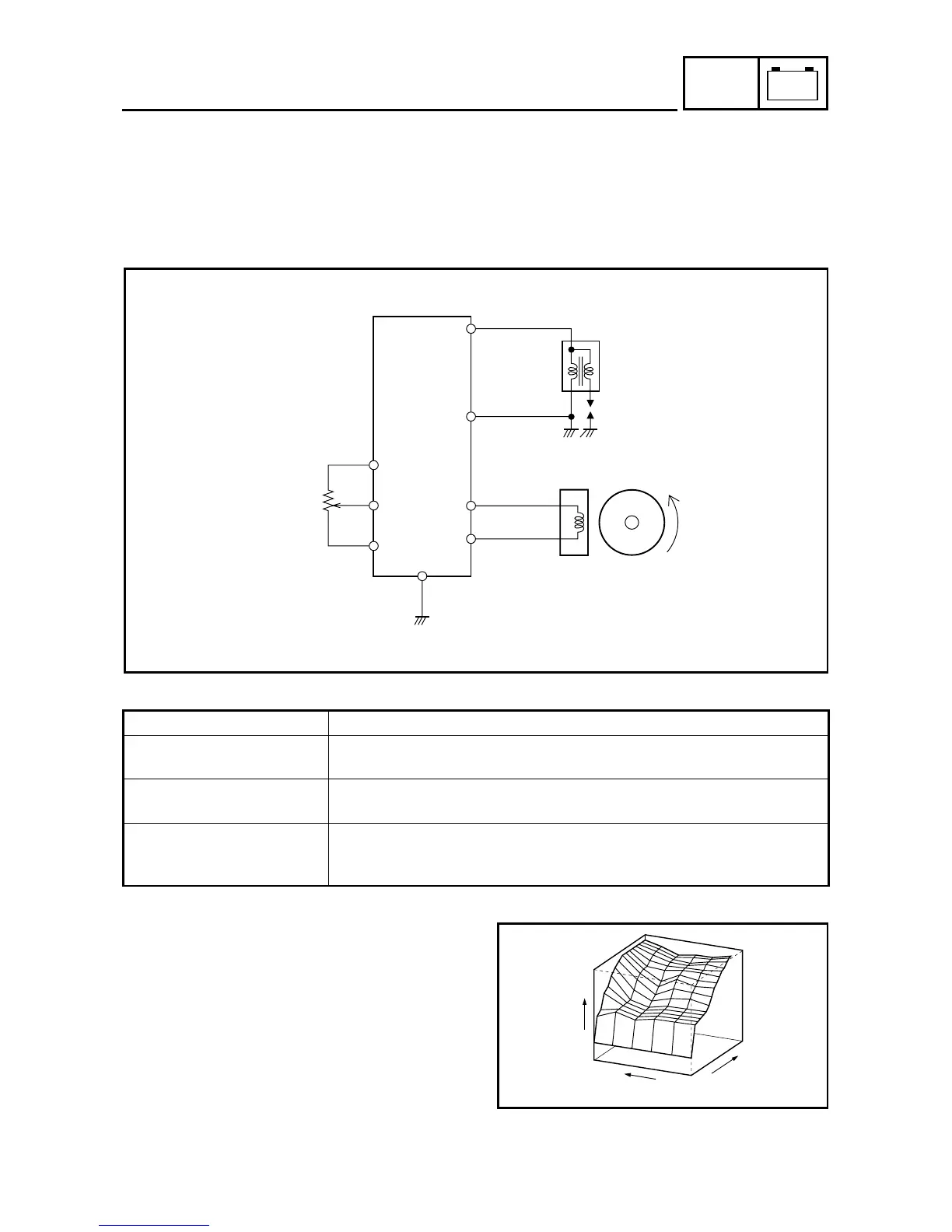

Un système d’allumage CDI commandé par pression absolue de la tubulure d’admission est utilisé dans la WR450F.
Le microordinateur du boîtier CDI détecte le régime du moteur et la position du papillon et détermine ainsi
l’avance à l’allumage optimale à toutes les vitesses. Ceci permet une réponse rapide du moteur en fonction des
différentes conditions de roulage.
■
■■
■
Fonction du composant
■
■■
■
Principe de la commande tridimensionnelle
Traditionnellement, l’avance à l’allumage était
commandée par le régime du moteur (commande
bidimensionnelle).
Toutefois, l’avance à l’allumage est également
influencée par la charge du moteur. Par conséquent,
on obtiendra une avance à l’allumage précise en
prenant également en compte l’ouverture du
papillon (commande tridimensionnelle).
Représentation en 3D de l’avance à l’allumage
(différente des caractéristiques actuelles)
Composant Fonction
TPS (capteur de position de
papillon des gaz)
Détecte l’ouverture du papillon et la transmet à l’ordinateur du boîtier CDI
sous forme de signal d’ouverture du papillon.
Bobine d’excitation Détecte les tours du rotor et les transmet à l’ordinateur du boîtier CDI sous
forme de signaux de régime du moteur.
Boîtier CDI Les signaux du TPS et du capteur de la bobine d’excitation sont analysés par
l’ordinateur du boîtier CDI qui règle dès lors l’avance à l’allumage en fonc-
tion des besoins.
Capteur de position de
papillon des gaz
Boîtier
CDI
Bobine
d’allumage
Bobine
d’excitation
Alternateur avec rotor à
aimantation permanente
Séquence d’allumage
O
u
v
e
r
t
u
r
e
d
u
p
a
p
i
l
l
o
n
d
e
s
g
a
z
R
é
g
i
m
e
du
m
o
t
e
u
r
BOITIER CDI COMMANDE PAR PRESSION ABSOLUE DE
LA TUBULURE D’ADMISSION
6 - 2
