5.3.4 Instalacja Hub 2000
5.3.5 Instalacja mikrofalownika
Wskazówki:
• Hub 2000 należy zainstalować w miejscu poza zasięgiem
bezpośredniego światła słonecznego.
• Długość naszych kabli solarnych wynosi 3 metry (należy je zakupić
oddzielnie), dlatego przed potwierdzeniem miejsca instalacji Hub 2000
należy zmierzyć odległość od złącza MC4 panela solarnego do złącza
MC4 Hub 2000.
• Hub 2000 nie jest dostarczany z zainstalowaną anteną Wi-Fi. Antenę Wi-
Fi należy zainstalować na Smart PVHub przed zamontowaniem go na
ścianie.
• W celu zmniejszenia liczby połączeń, zaleca się instalację mikrofalownika
pomiędzy Hub 2000, a gniazdem domowej sieci zasilania, w pobliżu PV
Hub.
• Aby rozproszyć ciepło, odległość pomiędzy Hub 2000 a Mikrofalownikiem
powinna wynosić co najmniej 50 mm.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
1 2
6
3
4 5
1

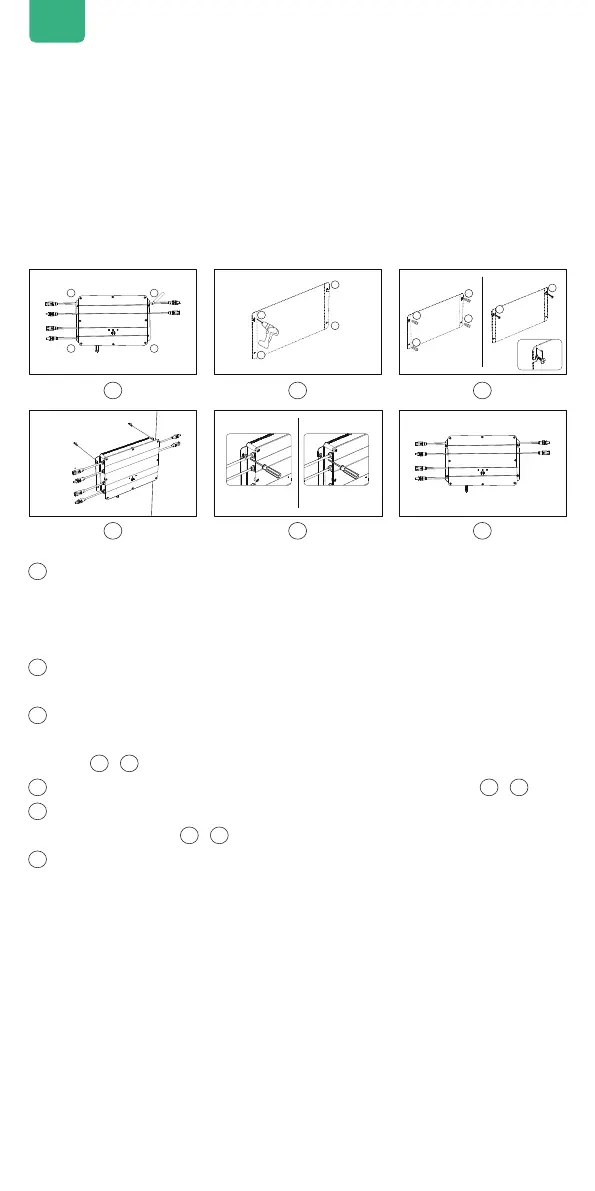

Zaznacz miejsce instalacji, wybierz ścianę na której planowana jest
instalacja, jedna osoba przytrzymuje Hub 2000 na ścianie rękami, a druga
osoba zaznacza markerem pozycje czterech otworów na śruby w Hub
2000.
2
Wiercenie, Wywierć w czterech zaznaczonych miejscach, cztery otwory
montażowe o średnicy 8 mm.
3
Instalacja śrub, Najpierw włóż żółtą, plastikowe tulejki rozporowej śruby do
4 otworów wywierconych w czynności 3, a następnie wkręć 2/3 długości
śrub
1
i
2
do żółtej, plastikowej tulejki rozporowej śruby.
4
Zawieś Hub 2000, zawieś Hub 2000 na wystającej części śruby
1
i
2
.
5
Jedna osoba przytrzymuje Hub 2000 obiema rękami, a druga wkręca do
końca resztę śrub
1
i
2
w ścianę.
6
Wkręć kolejne dwie śruby, śrubę 3 i 4 do żółtej, plastikowej tulejki rozporowej
i do końca przykręć do ściany. Instalacja Hub 2000 została zakończona.
Sposób montażu powinien być zgodny z instrukcjami
mikrofalownika.
