Botón:
PARTE SUPERIOR

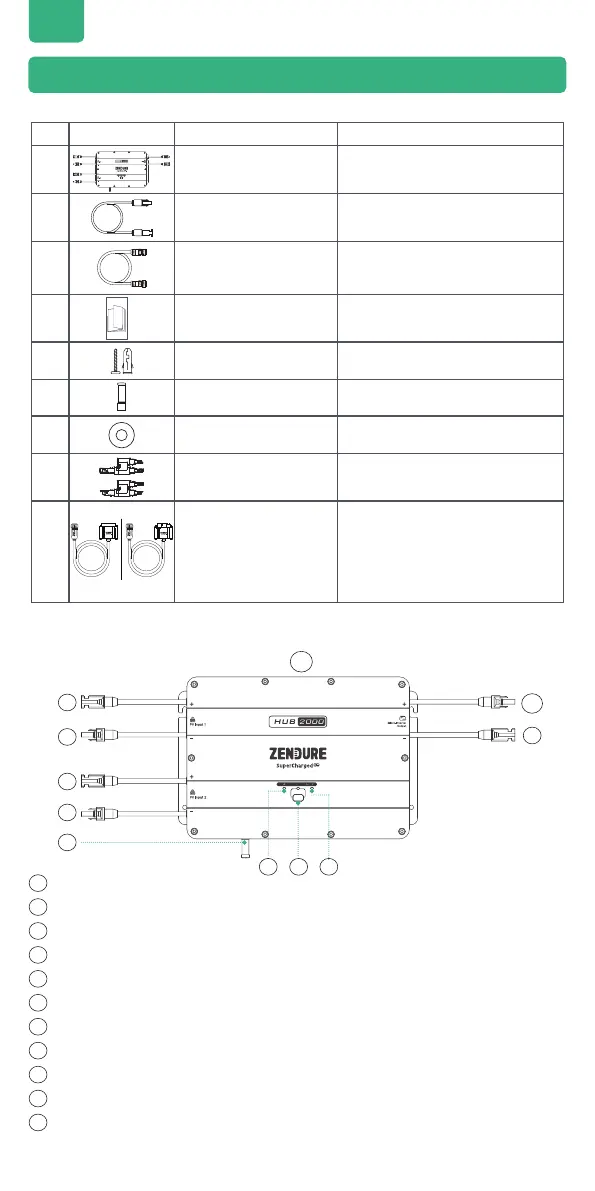

Electrodo positivo de la entrada 1 fotovoltaica del conector MC4
Electrodo negativo de la entrada 1 fotovoltaica del conector MC4
Electrodo positivo de la entrada 2 fotovoltaica del conector MC4
Electrodo negativo de la entrada 2 fotovoltaica del conector MC4
Antena
Indicador de estado del concentrador
Botón e indicador IoT
Indicador de estado de la batería
Electrodo positivo de salida del microinversor del conector MC4
Electrodo negativo de salida del microinversor del conector MC4
5.2 Información general del producto
1
1
2
2
6
6
3
3
7
7
8
8
9
9
10
10
11
11
4
4
5
5
ES
5. Procedimientos iniciales
5.1 Contenido del paquete
N.º Imagen Nombre
1
Hub 2000
2
4*Cable de microinversor
de 0,6 m
Cable de microinversor: se usa para
la conexión del microinversor.
3
Cable de batería de 1,5 m
Cable de batería: se usa para la
conexión de las baterías AB1000 o
AB2000.
4
Manual del usuario
5
6* Tornillos de montaje
M4.7*39 mm
Tornillos de montaje: Conexión de la
unidad Hub 2000 y del microinversor.
6
1* Antena
7
2* Arandela plana
Arandela plana se usa para jar el
microinversor.
8
Conjunto de conectores en
Y MC4 1 a 2
* 9
1*Cable desde el
concentrador a SBV
o cable desde el
concentrador a la
Batería satelital
* Cable de batería: cable desde el
concentrador a SBV o cable desde el
concentrador a la Batería satelital (no
incluidos). Esto será necesario para
conectar la unidad Hub 2000 a una
SuperBase V o Batería satelital.
