Tasto:
Parte superiore
Elettrodo positivo ingresso PV 1 connettore MC4
Elettrodo negativo ingresso PV 1 connettore MC4
Elettrodo positivo ingresso PV 2 connettore MC4
Elettrodo negativo ingresso PV 2 connettore MC4
Antenna
Indicatore di stato hub
Tasto e indicatore IOT
Indicatore di stato della batteria
Elettodo positivo uscita microinverter connettore MC4
Elettrodo negativo uscita microinverter connettore MC4

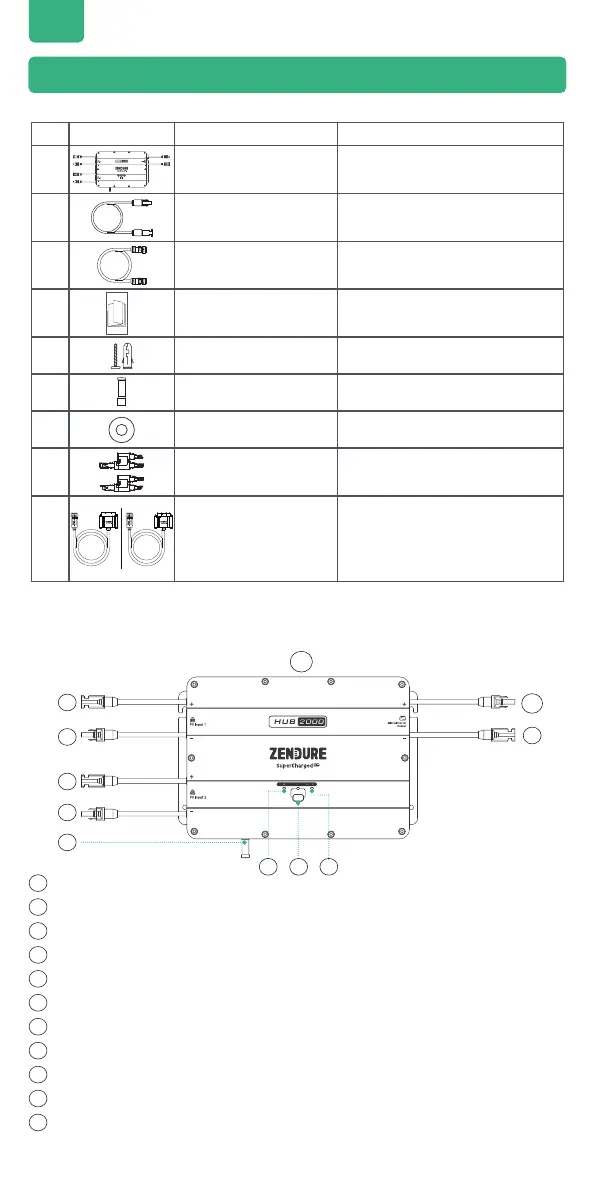

5.2 Descrizione del prodotto
1
1
2
2
6
6
3
3
7
7
8
8
9
9
10
10
11
11
4
4
5
5
IT
5. Operazioni preliminari
5.1 Contenuto della confezione
N. Immagine Nome
1
Hub 2000
2
4*Cavo del microinverter
0,6 m
Cavo del microinverter: Usato per il
collegamento del microinverter.
3
Cavo della batteria da 1,5
m
Cavo della batteria: Usato per il
collegamento di AB1000 o AB2000.
4
Manuale d'uso
5
6* Viti di montaggio
M4.7*39 mm
Viti di montaggio: Collegamento di
Hub 2000 e microinverter.
6
1* Antenna
7
2* Rondella piatta
Rondella piatta: Usata per ssare il
micrroinverter.
8
Un set di connettori MC4 Y
1-2
* 9
1* Cavo da hub a
SBV o cavo da hub a
batteria Satellite
* Cavo della batteria: Cavo da hub a
SBV o cavo da hub a batteria Satellite
(non incluso). Sarà necessario per
collegare Hub 2000 a una batteria
Superbase V o Satellite.
