42
Bouton :
DESSUS
Électrode positive Entrée PV 1 Connecteur MC4
Électrode négative Entrée PV 1 Connecteur MC4
Électrode positive Entrée PV 2 Connecteur MC4
Électrode négative Entrée PV 2 Connecteur MC4
Antenne
Indicateur d’état Hub
Bouton et indicateur IoT
Indicateur d’état Batterie
Connecteur MC4 Microinverter Électrode positive de sortie
Connecteur MC4 Microinverter Électrode négative sortie

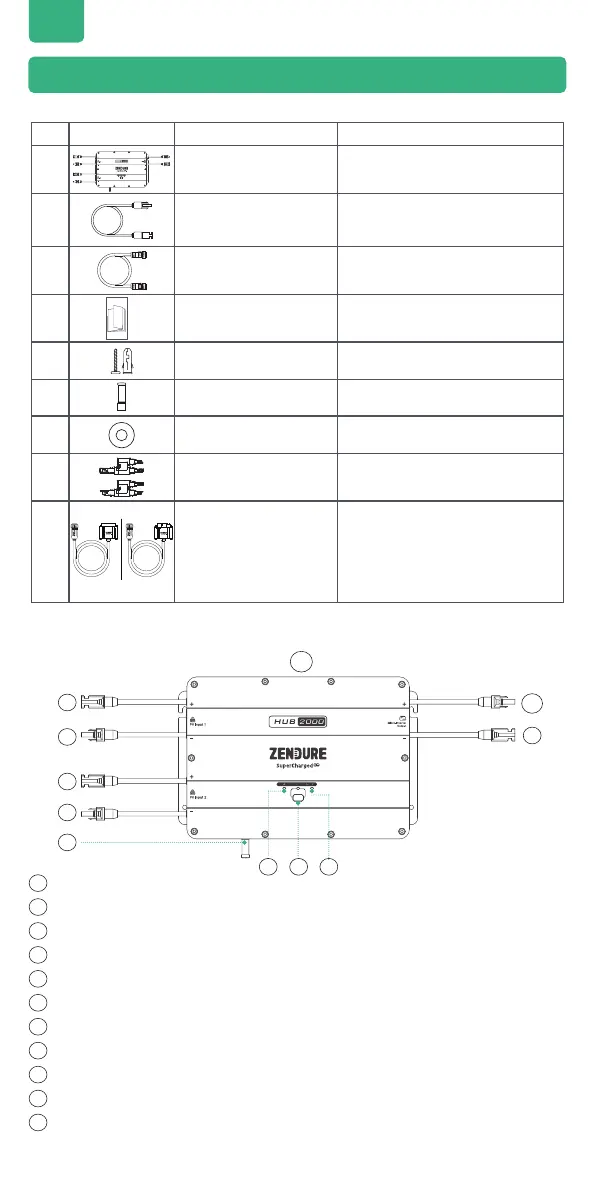

5.2 Présentation du produit
1
1
2
2
6
6
3
3
7
7
8
8
9
9
10
10
11
11
4
4
5
5
FR
5. Démarrage
5.1 Que contient la boîte
N° Image Nom
1
Hub 2000
2
4* câble Microinverter
0,6 m
Câble du micro-onduleur
(Microinverter) : Utilisé pour le
branchement du micro-onduleur.
3
Câble batterie 1,5 m
Câble de batterie : Utilisé pour le
branchement de l’AB1000 ou AB2000.
4
Manuel de l'utilisateur
5
6* vis de montage
M4,7*39mm
Vis de montage : Raccordement de
Hub 2000 et de Microinverter.
6
1* antenne
7
2* rondelles plates
Rondelles plates : Utilisé pour réparer
le Microinverter.
8
Un jeu de connecteurs en
Y MC4 1 vers 2
* 9
1* Câble Hub vers
SBV ou câble hub vers
batterie Satellite
* Câble de batterie : Câble hub
vers SBV ou câble batterie hub
vers satellite (non fourni). Cela sera
nécessaire pour connecter le Hub
2000 à une batterie SuperBase V ou
Satellite.
