32
DE
5.3.7 Kabel anschließen

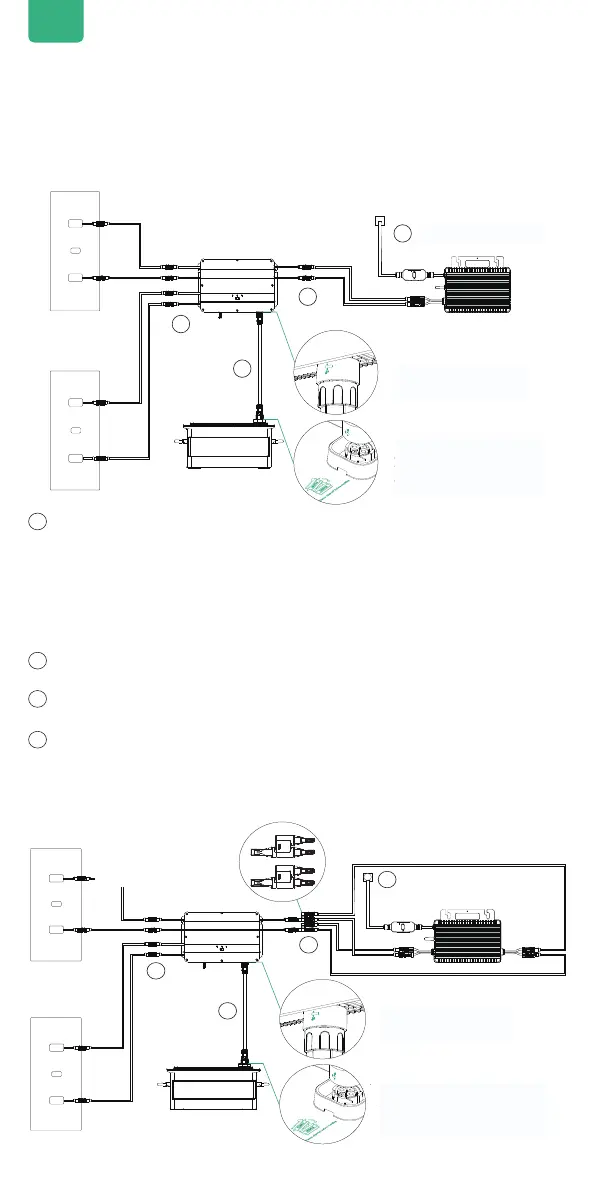

Kabelverbindung für 1-in-1-Mikro-Inverter
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
MC4 Y connector 1-to-2
The arrow on the battery
connector and the "note" on
the top of the AB1000 or AB2000
are on one side.
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
3
Verbinden Sie den AB1000 oder AB2000 bzw. die SuperBase V oder
den Satellitenakku über das Akkukabel mit dem Hub 2000. Die
Anschlussklemmen des Akkukabels schließen sich von selbst, sodass
das Akkukabel sachgemäß angeschlossen ist, sobald Sie einen Klickton
hören. (Achten Sie darauf, die Schrauben des Steckverbinders für eine
sichere Verbindung mit Ihrer SuperBase V oder dem Satellitenakku
festzuziehen.)
Verbinden Sie Hub 2000 über das Mikro-Inverter-Kabel mit dem Mikro-
Inverter.
Verbinden Sie den Mikro-Inverter mit Ihrem originalen Kabel mit einer
häuslichen Steckdose.
Verbinden Sie das Solarmodul mit dem Hub 2000.
Tipps: Sie müssen als Erstes den AB1000, den AB2000 bzw. die
SuperBase V oder den Satellitenakku mit den Solarmodulen verbinden.
1
2
4
Kabelverbindung für 2-in-1-Mikro-Inverter
Häusliche Steckdose
1-zu-2-MC4-Y-
Steckverbinder
Tipps:Achten Sie vor dem Anschluss der Kabel bitte darauf, dass das Gerät ausgeschaltet ist.
Halten Sie die IoT-Taste 6 Sekunden lang gedrückt, um SolarFlow auszuschalten.
Handelt es sich beim Akku um die SuperBase V/ den Satellitenakku und ist das Gerät
weiterhin in Betrieb, halten Sie seine Ein/Aus-Taste 3 Sekunden lang gedrückt, um es
auszuschalten.
Häusliche Steckdose
Der Pfeil am Akkukabel
bendet sich vorne.
Der Pfeil am Akkukabel
bendet sich vorne.
Der Pfeil am Akkuanschluss und
der Hinweis an der Oberseite
des AB1000 benden sich auf
einer Seite.
Der Pfeil am Akkuanschluss und
der Hinweis an der Oberseite des
AB1000 oder AB2000 benden sich
auf einer Seite.
