50
FR
5.3.7 Connecter avec des câbles

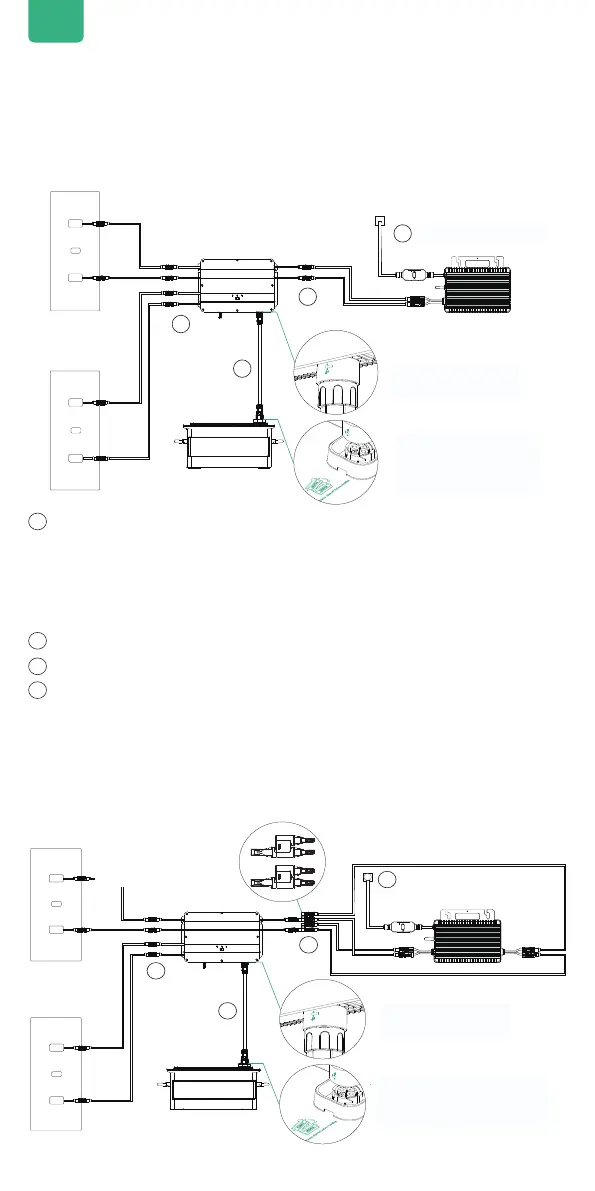

Branchement des câbles pour Microinverter 1 vers 1
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
MC4 Y connector 1-to-2
The arrow on the battery
connector and the "note" on
the top of the AB1000 or AB2000
are on one side.
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
3
Connectez AB1000 ou AB2000 ou la batterie SuperBase V ou Satellite
au Hub 2000 avec le câble batterie. Les bornes du câble de la batterie
peuvent être autobloquantes. Lorsque vous entendez un clic, vous avez
correctement inséré le câble batterie. (Assurez-vous de serrer les vis du
connecteur pour une connexion sécurisée à votre batterie SuperBase V
ou Satellite.)
Connectez Hub 2000 à Microinverter avec le câble Microinverter.
Connectez le Microinverter à la prise domestique avec votre câble
d'origine. Raccordez le panneau solaire au Hub 2000.
Conseils : Vous devez d'abord connecter l’AB1000 ou AB2000, puis
connecter les panneaux solaires.
1
2
4
Branchement des câbles pour Microinverter 2 vers 1
Prise domestique
Connecteur MC4 -Y
1 vers 2
Conseils : avant de connecter le câble, assurez-vous que le produit est éteint.
Maintenez enfoncé le bouton IOT pendant 6 seconde pour éteindre SolarFlow.
Si la batterie est une batterie SuperBase V/Satellite et qu'elle fonctionne
toujours, maintenez également son bouton d'alimentation enfoncé pendant 3
secondes pour l'éteindre.
Prise domestique
La èche sur le câble
batterie est à l'avant.
La èche sur le câble
batterie est à l'avant.
La èche sur le connecteur de
la batterie et la « note » sur le
dessus de l'AB1000 sont d'un
côté.
La èche sur le connecteur de la
batterie et la « note » sur le dessus
de l'AB1000 ou AB2000 sont d'un
côté.
