68
ES

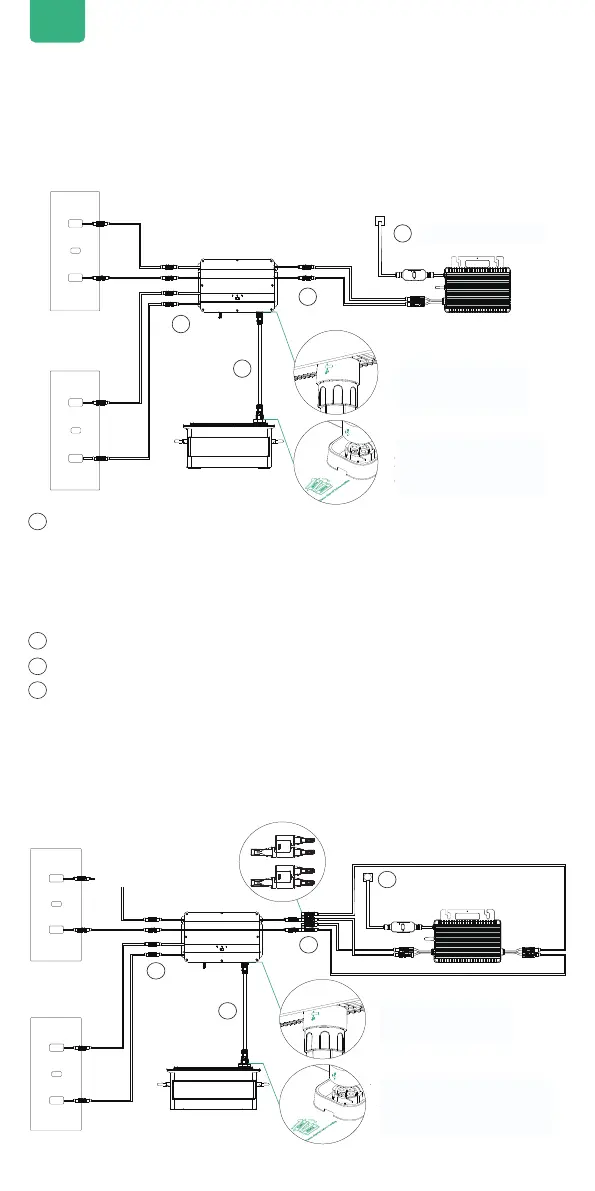

5.3.7 Conexión con cables
Conexión del cable para microinversor 1 en 1
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
MC4 Y connector 1-to-2
The arrow on the battery
connector and the "note" on
the top of the AB1000 or AB2000
are on one side.
1
2
4
3
Home Socket
The arrow on the battery
cable is in the front.
The arrow on the battery
connector and the "note" on
the top of the AB1000 are on
one side.
3
Conecte su AB1000, AB2000, SuperBase V o la Batería satelital a la
unidad Hub 2000 mediante el cable de batería. Los terminales del
cable de batería cuentan con la función de autobloqueo. (Asegúrese de
apretar los tornillos del conector para conseguir una conexión segura
con su SuperBase V o Batería satelital).
Conecte la unidad Hub 2000 al microinversor mediante el cable de
este.
Conecte el microinversor a la toma de casa mediante el cable original.
Conecte el panel solar a la unidad Hub 2000.
Sugerencias: Debe conectar primero su AB1000, AB2000, SuperBase V
o la Batería satelital y después conectar los paneles solares.
1
2
4
Conexión del cable para microinversor 2 en 1
Enchufe de casa
Conector MC4-Y 1
a 2
Sugerencias: Antes de conectar el cable, asegúrese de que el producto esté apagado.
Mantenga presionado el botón IOT durante 6 segundos para apagar su SolarFlow.
Si la batería es una batería SuperBase V o se trata de la Batería satelital y sigue funcionando,
mantenga presionado también su botón de alimentación durante 3 segundos para apagarla.
Enchufe de casa
La echa del cable de la
batería está en la parte
delantera.
La echa del cable de la
batería está en la parte
delantera.
La echa del conector de la
batería y la "nota" de la parte
superior de la batería AB1000
están en un lateral.
La echa del conector de la batería
y la "nota" de la parte superior de la
batería AB1000 o AB2000 están en
un lateral.
