5.3.4 Installazione di Hub 2000
5.3.5 Installazione del microinverter
Suggerimenti:
• Installare Hub 2000 in un luogo non esposto alla luce solare diretta.
• La lunghezza dei nostri cavi solari è di 3 metri (da acquistare a
parte), quindi prima di vericare la posizione di installazione di Hub
2000, misurare la distanza dal connettore MC4 del pannello solare al
connettore MC4 di Hub 2000.
• Hub 2000 non dispone di un’antenna Wi-Fi installata. Installare l'antenna
Wi-Fi su Smart PVHub prima di montarlo a parete.
• Per ridurre il numero di collegamenti, si consiglia di installare il
microinverter tra Hub 2000 e la presa domestica, vicino a PV Hub.
• Garantire una distanza di almeno 50 mm tra Hub 2000 e microinverter
per dissipare il calore.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
1 2
6
3
4 5
1

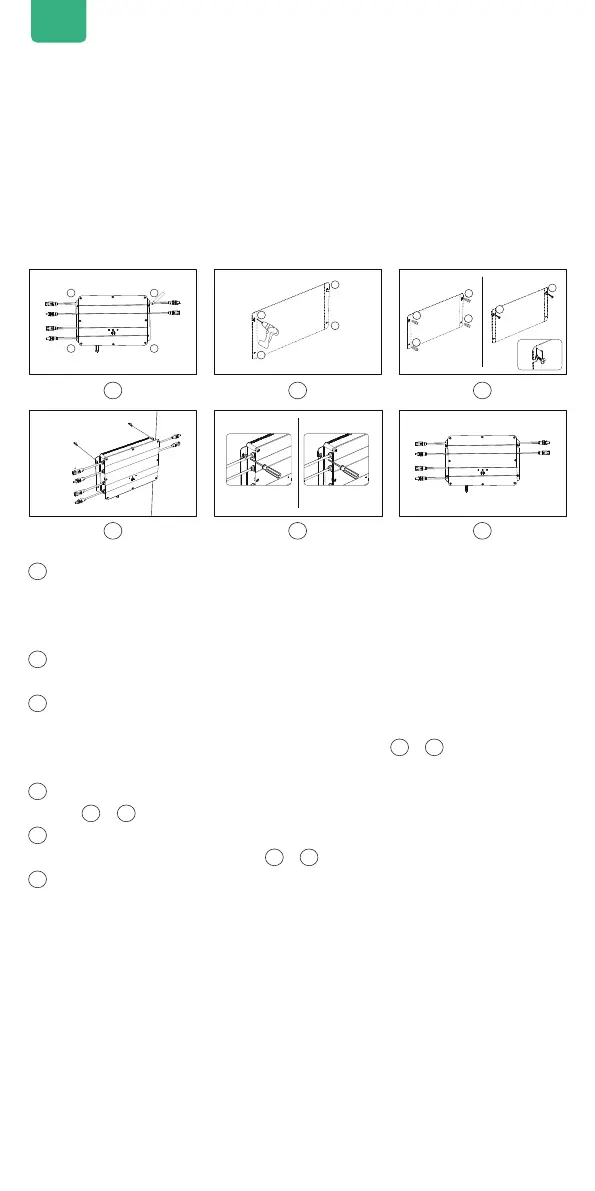

Contrassegnare la posizione, trovare una parete su cui effettuare
l’installazione. Una persona ssa Hub 2000 alla parete con le mani e
l'altra contrassegna le posizioni dei quattro fori per viti di Hub 2000
con un pennarello.
2
Foratura: praticare quattro fori di montaggio di diametro 8 mm nelle
quattro posizioni contrassegnate.
3
Installazione delle viti: in primo luogo, installare rispettivamente il
tubo della vite di espansione in plastica gialla nei 4 fori della fase
3 di perforazione, quindi avvitare 2/3 delle viti
1
e
2
nel tubo di
espansione in plastica gialla.
4
Appendere Hub 2000: appendere Hub 2000 sulla parte esposta delle
viti
1
e
2
.
5
Una persona ssa Hub 2000 alla parete con entrambe le mani e l’altra
avvita completamente le viti
1
e
2
nella parete.
6
Installare le altre due viti 3 e 4 nel tubo di espansione in plastica gialla
e completamente nella parete. In tal modo, si è completata l’installazione
di Hub 2000.
Il metodo di montaggio è soggetto alle istruzioni del
microinverter.
Suggerimenti:
