5.3.4 Hub 2000 installieren
5.3.5 Mikro-Inverter installieren
Tipps:
• Installieren Sie den Hub 2000 bitte an einer Stelle, die keinem direkten
Sonnenlicht ausgesetzt ist.
• Unsere Solarkabel (müssen separat erworben werden) sind 3 Meter
lang, sodass Sie vor der Festlegung des Installationsorts für den Hub
2000 den Abstand vom MC4-Steckverbinder des Solarmoduls zum MC4-
Steckverbinder des Hub 2000 messen müssen.
• Am Hub 2000 ist keine WLAN-Antenne installiert. Installieren Sie die
WLAN-Antenne bitte am Smart PVHub, bevor Sie ihn an der Wand
befestigen.
• Zur Reduzierung der Anzahl an Verbindungen sollten Sie den Mikro-
Inverter zwischen dem Hub 2000 und der häuslicher Steckdose möglichst
nahe am PV installieren.
• Achten Sie darauf, dass der Abstand zwischen dem Hub 2000 und
dem Mikro-Inverter mindestens 50 mm beträgt, damit Wärme richtig
abgeleitet werden kann.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
1 2
6
3
4 5
1

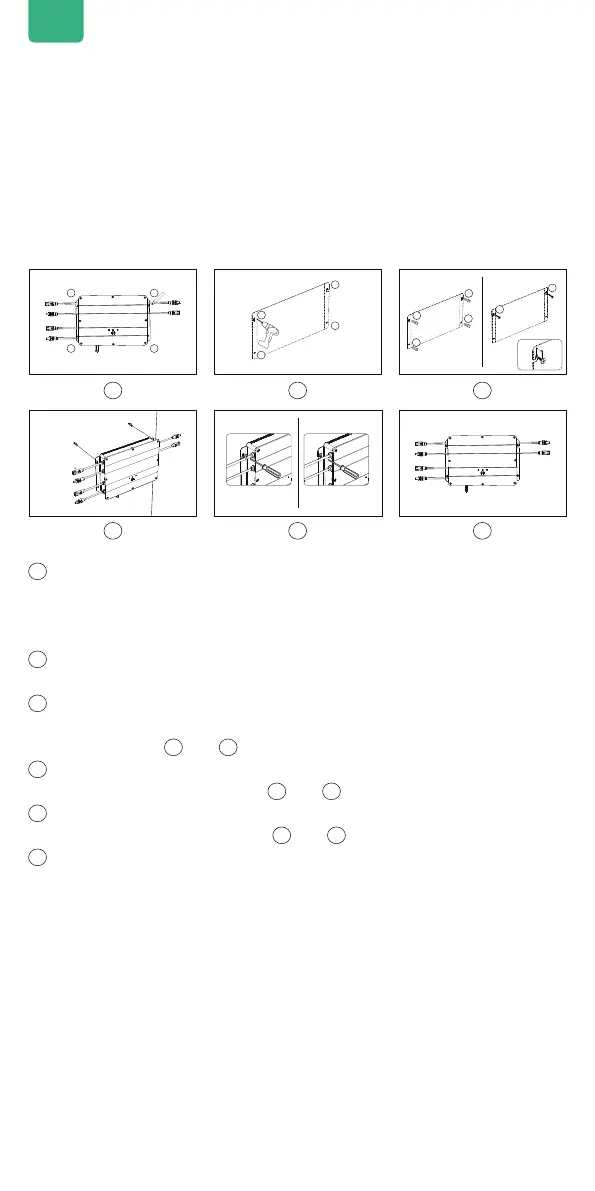

Standort markieren: Entscheiden Sie, an welcher Wand das Gerät
installiert werden soll, wobei eine Person den Hub 2000 mit beiden
Händen an der Wand festhält und die andere Person die Positionen der
vier Schraubenlöcher des Hub 2000 mit einem Markierstift markiert.
2
Bohren: Bohren Sie vier Montagelöcher mit einem Durchmesser von 8
mm an den vier markierten Positionen.
3
Schrauben installieren: Stecken Sie zunächst die gelben Kunststoffdübel
in die 4 Löcher, die in Schritt 3 gebohrt wurden, und drehen Sie dann
die Schrauben
1
und
2
zu 2/3 in die gelben Kunststoffdübel hinein.
4
Hub 2000 aufhängen: Hängen Sie den Hub 2000 bitte am bloß
liegenden Teil der Schrauben
1
und
2
ein.
5
Eine Person hält den Hub 2000 mit beiden Händen fest, während die
andere Person die Schrauben
1
und
2
ganz in die Wand hineindreht.
6
Die anderen zwei Schrauben installieren: Drehen Sie die Schrauben 3
und 4 über die gelben Kunststoffdübel ganz in die Wand hinein. Damit
ist die Installation des Hub 2000 abgeschlossen.
Halten Sie sich bei der Montage an die Anweisungen in der
Anleitung des Mikro-Inverters.
Tipps:
