Zendure Hub 2000 - 5 Erste Schritte; Lieferumfang; Produktübersicht

24
Taste:
OBEN
MC4-Steckverbinder für PV-Eingang 1 mit positiver Elektrode
MC4-Steckverbinder für PV-Eingang 1 mit negativer Elektrode
MC4-Steckverbinder für PV-Eingang mit 2 positiven Elektrode
MC4-Steckverbinder für PV-Eingang 2 mit negativer Elektrode
Antenne
Hub-Statusanzeige
IoT-Taste und Anzeige
Akku-Statusanzeige
MC4-Steckverbinder für Mikro-Inverter-Ausgang mit positiver Elektrode
MC4-Steckverbinder für Mikro-Inverter-Ausgang mit negativer Elektrode
5.2 Produktübersicht
1
1
2
2
6
6
3
3
7
7
8
8
9
9
10
10
11
11
4
4
5
5
DE

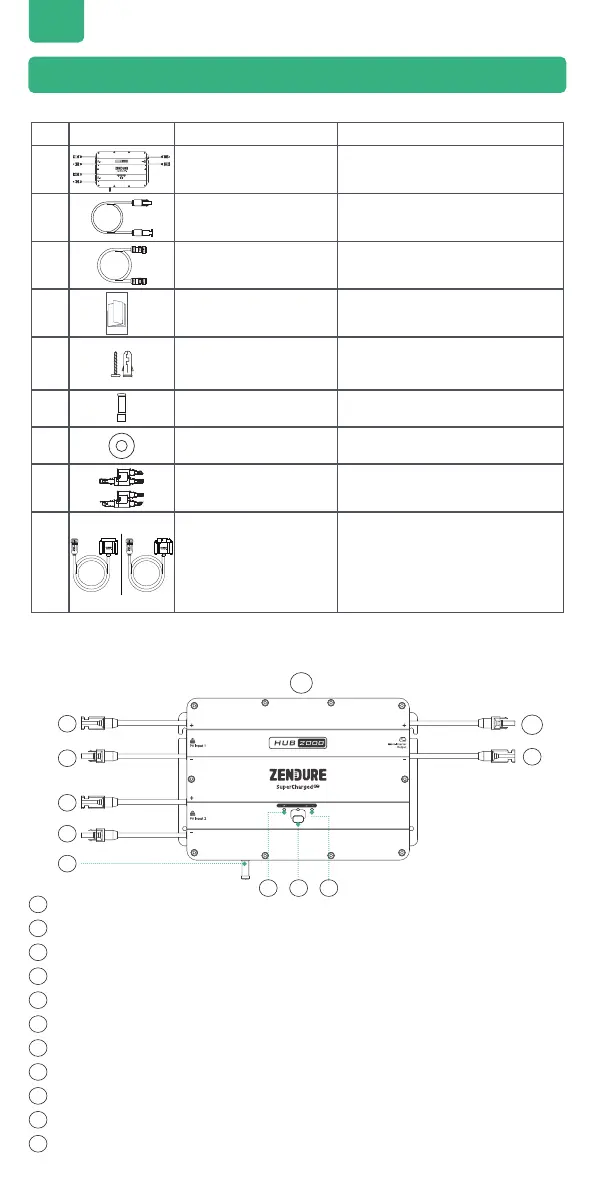

5. Erste Schritte
5.1 Lieferumfang
Nr. Abbildung Name
1
Hub 2000
2
4 x Mikro-Inverter-Kabel,
0,6 m
Mikro-Inverter-Kabel: Hiermit wird der
Mikro-Inverter angeschlossen.
3
Akkukabel, 1,5 m
Akkukabel: Hiermit wird der AB1000
oder AB2000 angeschlossen.
4
Bedienungsanleitung
5
6 x Montageschraube,
M4,7 x 39 mm
Montageschrauben: Hiermit werden
der Hub 2000 und der Mikro-Inverter
befestigt.
6
1 x Antenne
7
2 x ache Unterlegscheibe
Flache Unterlegscheibe: Hiermit wird
der Mikro-Inverter befestigt.
8
Ein Set mit 1-zu-2-MC4-Y-
Steckverbindern
* 9
1 x Hub-zu-SBV-
Kabel oder Hub-zu
Satellitenakkukabel
* Akkukabel: Hub-zu-SBV-Kabel oder
Hub-zu Satellitenakkukabel (nicht im
Lieferumfang enthalten). Dies ist zur
Verbindung des Hub 2000 mit einer
SuperBase V oder dem Satellitenakku
erforderlich.
