5.3.4 Instalar la unidad Hub 2000
5.3.5 Instalar el microinversor
Sugerencias:
• Instale la unidad Hub 2000 en un lugar donde no le dé la luz solar
directa.
• La longitud de nuestros cables solares es de 3 metros (es necesario
adquirirlos por separado). Por tanto, antes de conrmar la ubicación de
la instalación de la unidad Hub 2000, mida la distancia desde el conector
MC4 del panel solar al conector MC4 de dicha unidad.
• La unidad Hub 2000 no viene con una antena Wi-Fi instalada. Instale la
antena Wi-Fi en su Smart PVHub antes de montarlo en la pared.
• Para reducir las conexiones, se recomienda instalar el microinversor entre
la unidad Hub 2000 y el enchufe de la casa, cerca del PV Hub.
• Asegúrese de dejar una distancia de al menos 50 mm entre la unidad
Hub 2000 y el microinversor para disipar el calor.
2
1
3
4
2
1
3
4
2
3
1
4
2
1
3
1
1
2
2
4
1 2
6
3
4 5
1

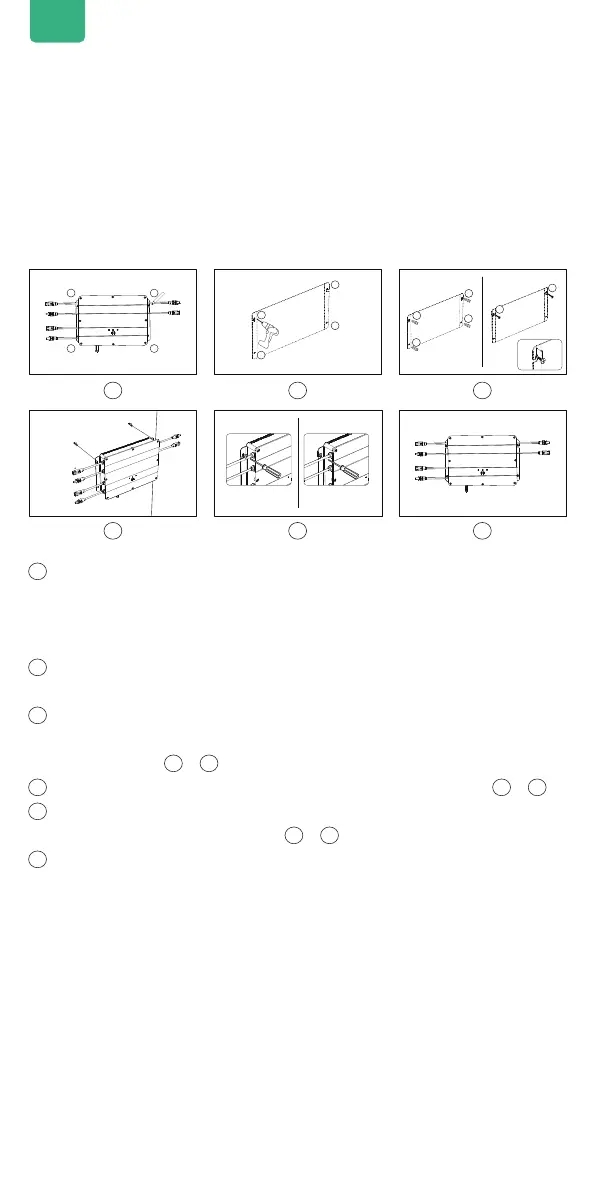

Marque la ubicación. Busque una pared en la que pretenda realizar
la instalación. Una persona jará la unidad Hub 2000 a la pared con
las manos y la otra marcará las posiciones de los cuatro oricios para
tornillos de dicha unidad con un rotulador.
2
Taladrado. Perfore cuatro oricios de montaje de 8 mm de diámetro en
las cuatro posiciones marcadas.
3
Instale los tornillos. Instale los tacos de expansión de plástico amarillos
en los 4 oricios taladrados en el paso 3 y, a continuación, atornille 2/3
de los tornillos
1
y
2
en los tacos correspondientes.
4
Cuelgue la unidad Hub 2000 en la parte expuesta del tornillo
1
y
2
.
5
Una persona ja la unidad Hub 2000 con ambas manos y la otra
atornilla el resto de los tornillos
1
y
2
en la pared por completo.
6
Instale otros dos tornillos, 3 y 4, en el taco de expansión de plástico
amarillo y completamente en la pared. De esta manera, habrá
completado la instalación de la unidad Hub 2000.
El método de montaje está sujeto a las instrucciones del
microinversor.
