AIMB-503 User Manual 98

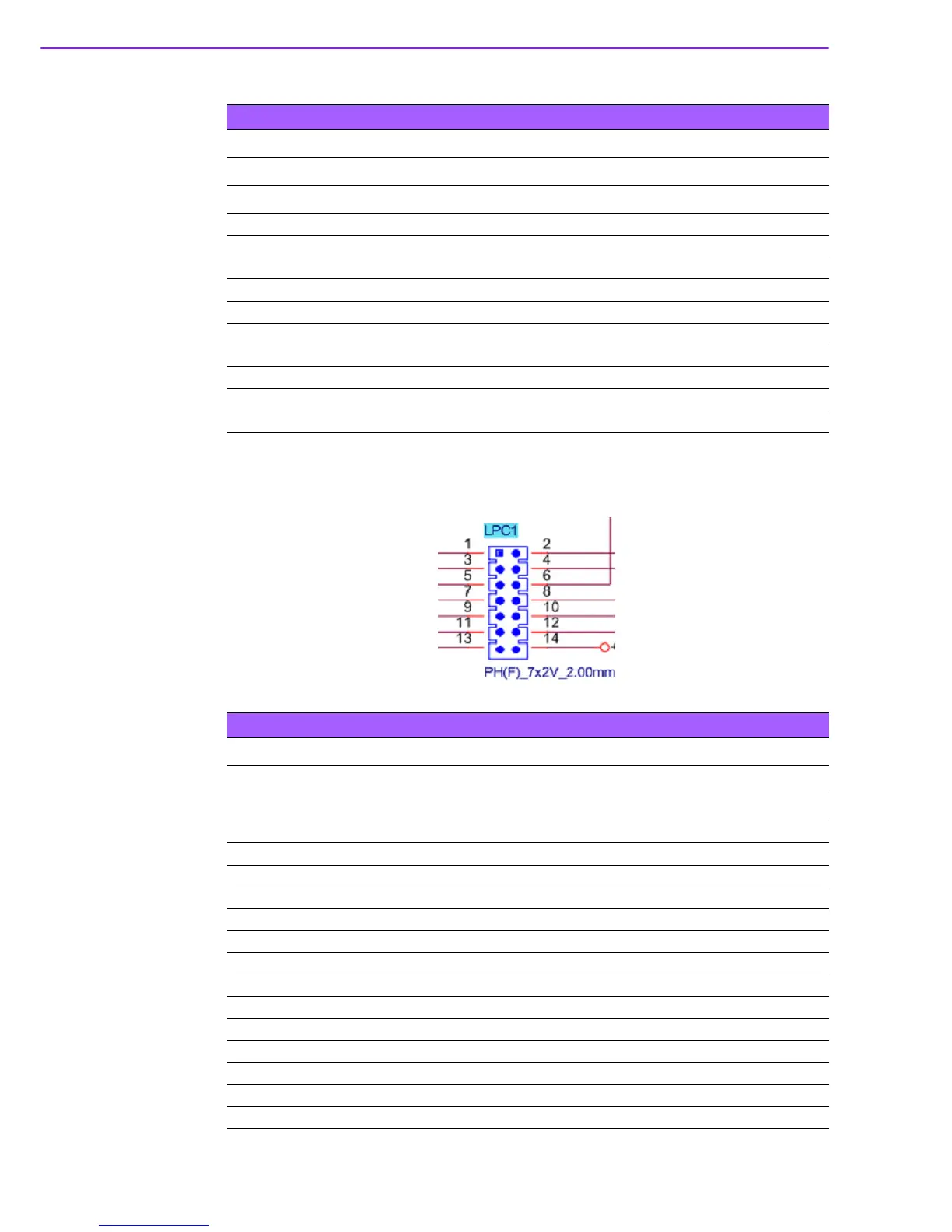

B.25 Debug Port (LPC1)
Table B.25: GPIO Connector (GPIO1)
GPIO1 GPIO Connector
Part Number 12G061100107
Pin Pin Name
1SIO_GPIO0
2SIO_GPIO1
3SIO_GPIO2
4SIO_GPIO3
5SIO_GPIO4
6SIO_GPIO5
7SIO_GPIO6
8SIO_GPIO7
9 VCC_GPIO
10 GND
Table B.26: Debug Port (LPC1)
LPC1 Debug Port
Part Number 12GA1653007220
Pin Pin Name
1 CLK_PCI_P80
2LAD1
3PLTRST#
4LAD0
5 LFRAME#
6 +3P3V
7 LAD3
8GND
9LAD2
10 SMB_CLK_MAIN
11 SERIRQ
12 SMB_DATA_MAIN
13 +5V_DUAL
14 +5V
