Cabling the Modular Switch
grounds to the data center ground using two-hole ground lugs with 16 mm (5/8 in.) spacing, and two
M4 x 0.7 screws. After the switch is grounded, ESD wrist straps can be grounded by connecting them
to one of the attach points.
Important: Grounding wires and grounding lugs are not supplied. Wire size should meet
local and national installation requirements. Commercially available 2 or 4 AWG wire is
recommended for installations in the U.S.
À la terre et de mise à la terre fils cosses ne sont pas fournis. Calibre des fils doit satisfaire des
exigences de l'installation locale et nationale. Disponible dans le commerce 2 ou 4 AWG fil est
recommandé pour les installations aux États-Unis.
Important: This equipment must be grounded. Never defeat the ground conductor. This unit
requires over-current protection.
Cet équipement doit être mis à la terre. Ne jamais modifier le conducteur de terre. Cet appareil
nécessite de protection contre les surintensités.
Important: Secondary Grounding wires, lugs, and screws (M4 x 0.7) are not supplied.
Secondaire à la terre, câbles, cosses et vis (M4 x 0.7) ne sont pas fournis.

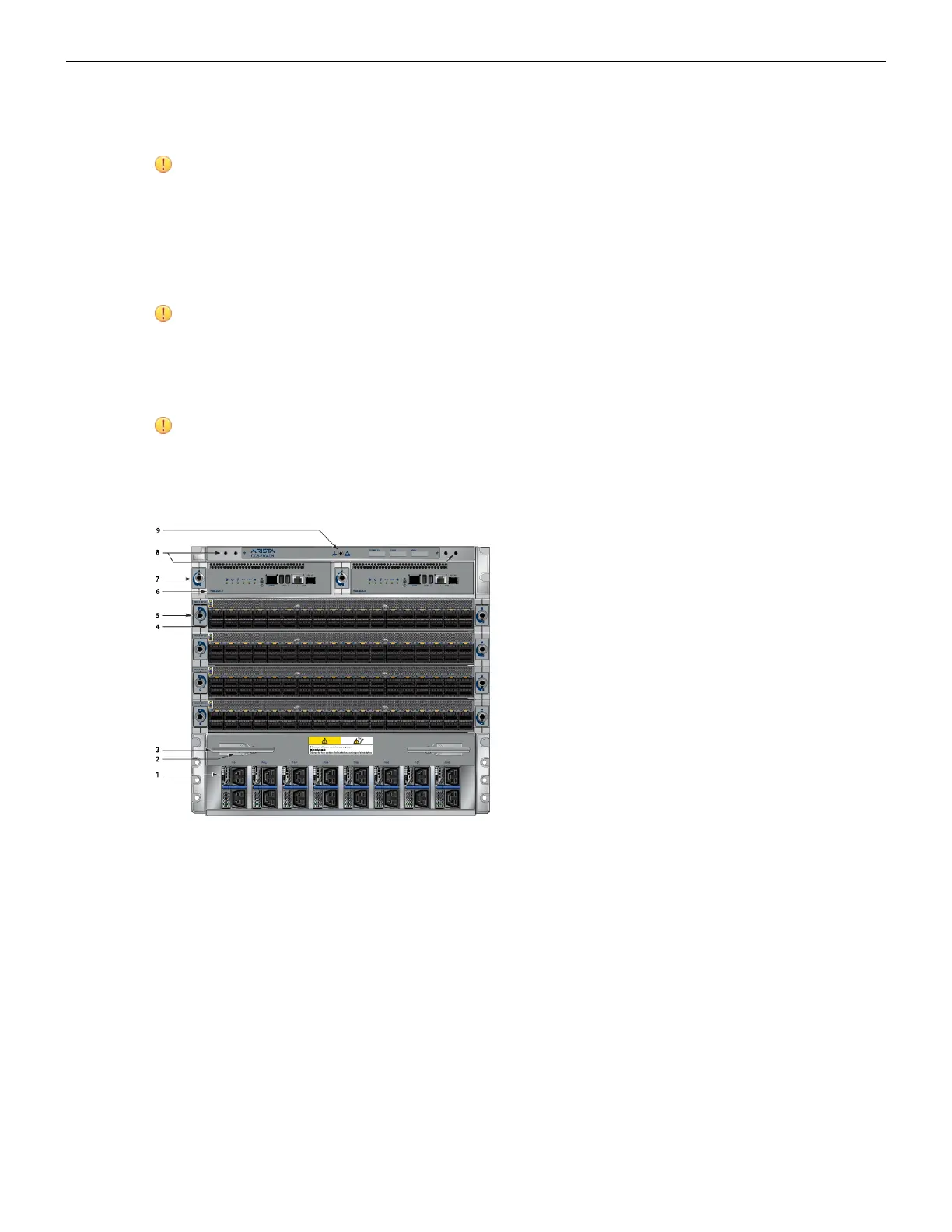

Figure 13: Front Panel (DCS-7804)
1 Power supplies 4 Linecards 7 Supervisor lock
2 Linecard and Supervisor
extraction tool tether
5 Linecard lock 8 Grounding locations
3 Extraction tool 6 Supervisor modules 9 ESD attach point
