PT17
45mm
20mm
Lado exterior da propriedade
2 jogo de fotocélulas

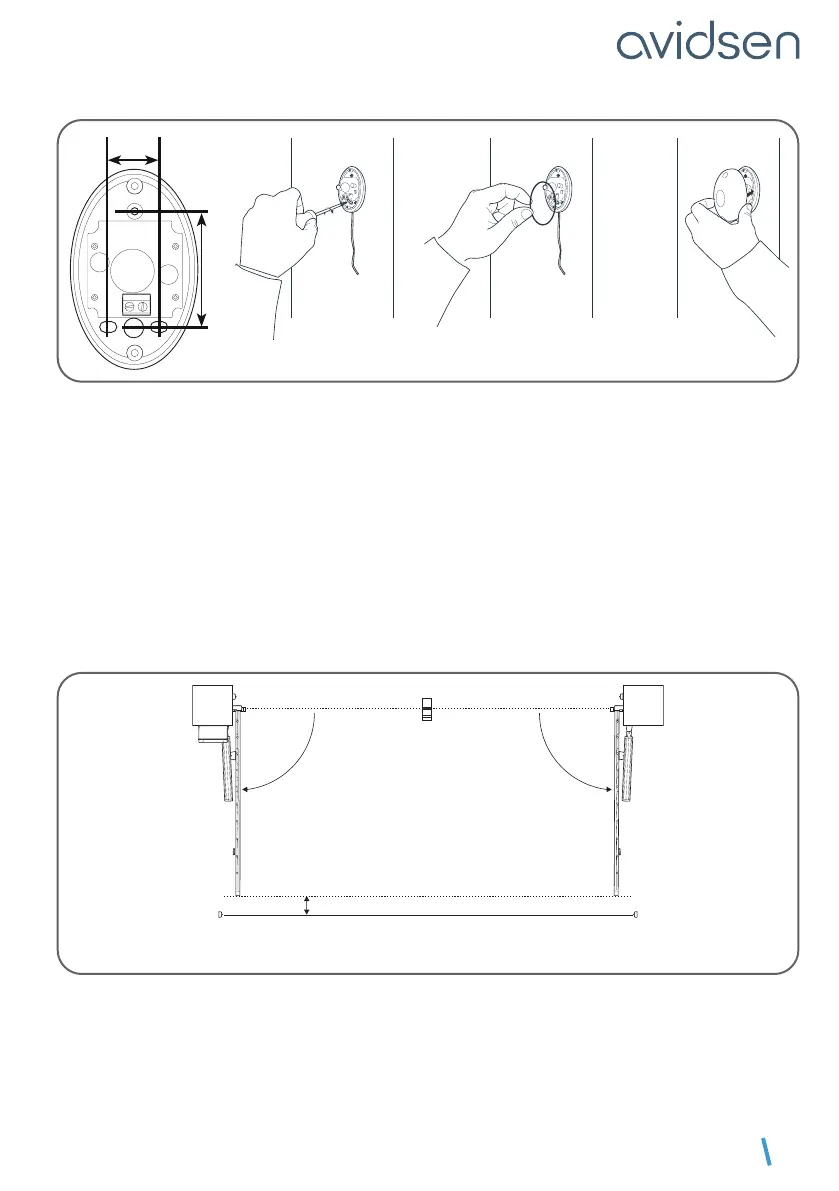

No âmbito de uma utilização com o portão não visível, é obrigatório instalar um segundo conjunto de
fotocélulas para impedir a abertura do portão quando um elemento (viatura, pessoa, etc.) se encontrar
atrás do portão.
• As fotocélulas devem estar perfeitamente alinhadas e paralelas.
• As fotocélulas recetoras (RX inscrito atrás) devem ser instaladas do mesmo lado do portão em que se
encontra a caixa eletrónica.
• As fotocélulas devem ser instaladas no lado interior da propriedade. A distância entre as bordas primárias
do portão em posição aberta a 90° e as fotocélulas deve estar compreendida entre 10 e 15 cm, no
máximo.
• Os suportes utilizados para xar as fotocélulas devem ser corretamente xados no solo e estar
perfeitamente alinhados.
• As fotocélulas devem ser colocadas exatamente à mesma altura em relação ao solo e essa altura deve
estar compreendida entre 30 e 60 cm.
Lado interior da propriedade
Vista de cima
90°
TX1
TX2
RX1
RX2
90°
10 cm mín./15 cm máx.
Par 1
Par 2
C - INSTALAÇÃO
