2.2 FieldofViewPosition
StandardCameras2.2.1

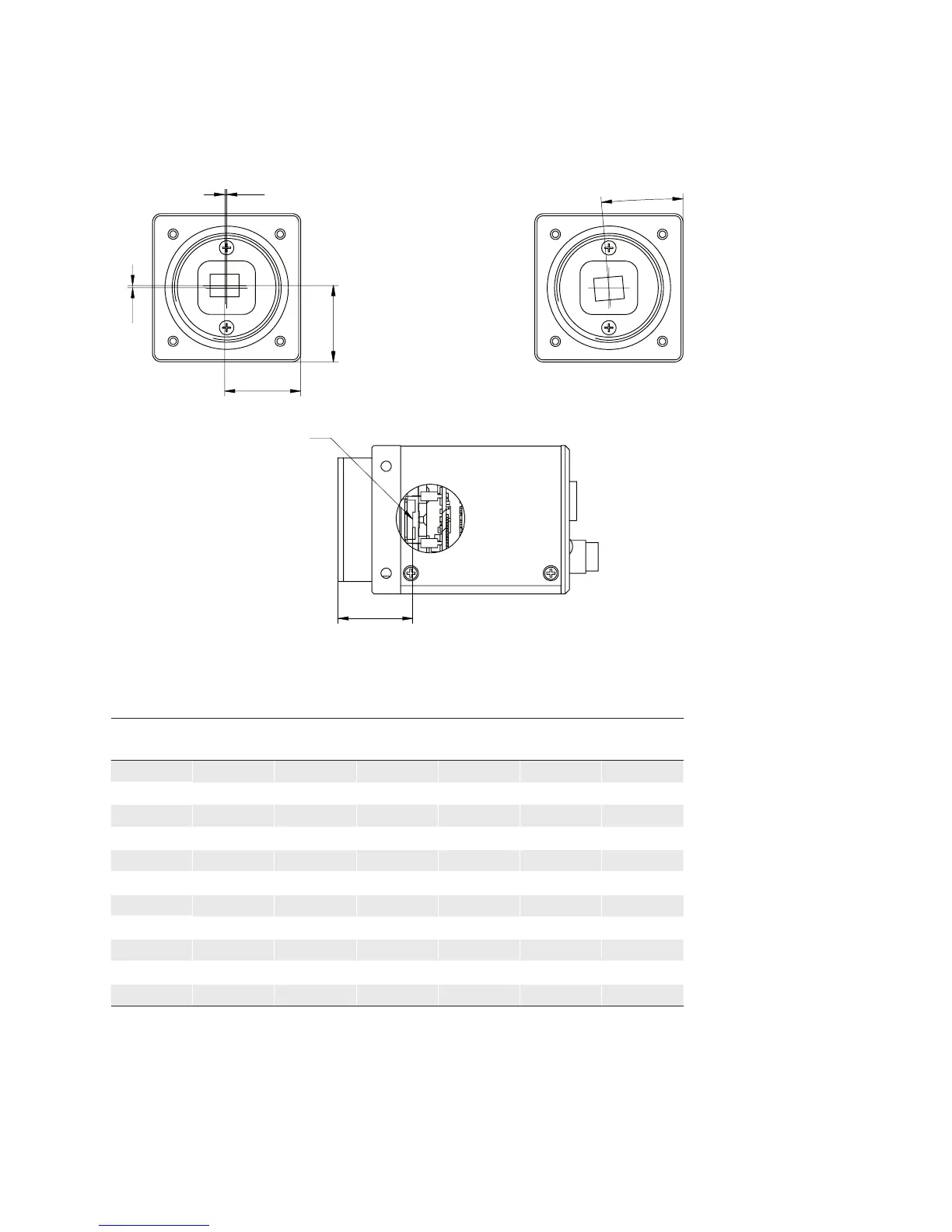

The typical accuracy by assumption of the root mean square value is displayed in the
gures and the table below:
± x
M
± x
R
± y
R
± y
M
± α
Photosensitive
surface of the
sensor
± z
optical path
C-mount (17.526 mm)
Camera
Type
± x
M,typ
[mm]
± y
M,typ
[mm]
± x
R,typ
[mm]
± y
R,typ
[mm]
± α
typ
[°]
± z
typ
[mm]
TXG03 0,07 0,07 0,1 0,1 0,7 0,025
TXG02 0,07 0,07 0,1 0,1 0,7 0,025
TXG04 0,07 0,07 0,1 0,1 0,7 0,025
TXG04h 0,17 0,17 0,19 0,19 1,4 0,025
TXG06 0,07 0,07 0,1 0,1 0,7 0,025
TXG08 0,07 0,07 0,1 0,1 0,7 0,025
TXG12 0,05 0,05 0,08 0,08 0,7 0,025
TXG13 0,05 0,05 0,08 0,08 0,7 0,025
TXG14 0,1 0,1 0,13 0,13 0,8 0,025
TXG20 0,05 0,05 0,08 0,08 0,7 0,025
TXG50 0,05 0,05 0,08 0,08 0,7 0,025
◄Figure23
Sensor accuracy of
Baumer TXG cameras.
